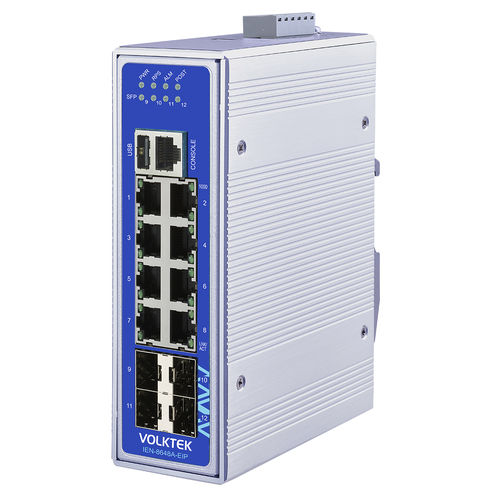

Commutateur Ethernet administrable IEN-8648A-EIP

12 portsGigabit EthernetEtherNet/IP

Points forts du produit 8 ports RJ45 10/100/1000 et 4 ports de liaison montante GbE SFP pour un contrôle à distance et sans bruit des périphériques et des connexions en guirlande Optimise les performances du réseau avec Storm and Flow Control et QoS pour une bande passante suffisante Le contrôle DIP permet aux utilisateurs de décider des paramètres importants des ports en appuyant sur un simple commutateur Approbation Ethernet, standard de communication dans les applications industrielles Températures de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP30 Présentation L'IEN-8648A-EIP est un commutateur industriel géré haute performance à 8 ports 10/100/1000 RJ45 en liaison descendante et à 4 ports GbE SFP en liaison montante, conçu pour la communication entre les contrôleurs et les appareils dans les environnements d'automatisation utilisant le protocole Ethernet/IP. Le port SFP offre des transmissions par fibre optique à longue distance et sans bruit qui s'adaptent aux vitesses Fast et Gigabit Ethernet. Le commutateur offre diverses fonctions intégrées d'optimisation du trafic et de performance du réseau pour donner la priorité aux paquets de données importants, empêcher la perte de données pendant la communication et stabiliser la transmission. Il est compatible avec des dispositifs tiers, qui peuvent être facilement identifiés à l'aide de la carte topologique. Ce commutateur est construit avec des composants de qualité industrielle et enfermé dans un boîtier en aluminium IP30 à haute conductivité thermique, qui protège l'appareil des outils et des dangers. Cet appareil utilise des paquets Ethernet/IP pour communiquer avec d'autres appareils et répond aux exigences industrielles. Conçu pour résister aux vibrations, aux chocs, à la chute libre, aux interférences et à des températures allant de -40°C à 75°C, il convient aux applications industrielles extrêmes. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bornier assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. VLAN basé sur le port et IEEE 802.1Q : GARP (Generic Attribute Registration Protocol) et GVRP (Generic VLAN Registration Protocol) pour la segmentation des grands réseaux en parties plus petites et en domaines de diffusion séparés. Sauvegarde automatique du micrologiciel : Sauvegarde automatique du micrologiciel dans la mémoire secondaire et activation à partir de celle-ci en cas de perte de la mémoire primaire. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur de courant alternatif à courant continu IRA-120/IRA-160 monté sur rail DIN, avec alarme de panne de courant. Hiérarchisation efficace du trafic : Mécanismes efficaces de qualité de service pour l'attribution de priorités, la transmission de trafics dédiés à des applications spécifiques et l'attribution d'une largeur de bande appropriée aux communications critiques. Anneau redondant pour un rétablissement rapide : Xpress Ring pour une détection et une récupération rapides de la défaillance d'un lien en quelques millisecondes et ERPS (Ethernet Ring Protection Switching), Dual Homing, LACP (Link Aggregation Control Protocol) et RSTP (Rapid Spanning Tree Protocol) pour un fonctionnement continu et cohérent. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3ad (Agrégation de liens), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (classe de service), IEEE 802.1Q (marquage VLAN), IEEE 802.1X (authentification de port), IEEE 1588v2 (PTP) Interface : 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port, DIP Switch (Primary/Redundant Power Voltage Drop Alarm setting), LED Panel (PWR, RPS, ALM, POST, SFP, 1000, LNK/ACT) Power : Input Voltage : Entrées primaires : 12~60VDC, Entrées redondantes : 12~60VDC ; Connexion : Bornier ; Consommation électrique : Système : 18W ; Relais d'alarme : Une sortie relais, 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement/stockage : 5 à 95% RH (sans condensation) ; Poids : 955 g (2.1 lb) ; Dimension (WxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande : Modèle : IEN-8648A-EIP ; Description : Commutateur géré 8 x 10/100/1000 RJ45 & 4 x GbE SFP, approbation EtherNet/IP, -40°C~75°C (-40°F~167°F) Caractéristiques techniques / Spécifications 8 x 10/100/1000 ports RJ45 4 x GbE SFP ports de liaison montante Montage sur rail DIN Boîtier en aluminium IP30 Température de fonctionnement : -40°C~75°C (-40°F~167°F) Alimentation redondante Sortie relais d'alarme EMI, ESD, surtension, surtension/courant, protection contre l'inversion de polarité QoS, VLAN, agrégation de liens, RSTP, MSTP, PTP Sauvegarde automatique du micrologiciel Poids : 955 g (2.1 lb) Dimensions : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in)
