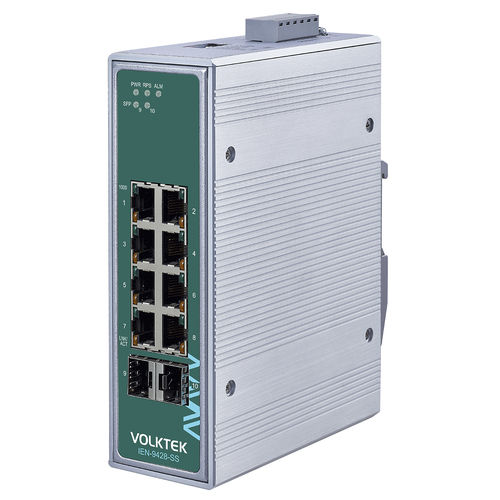

Commutateur Ethernet non administrable IEN-9428-SS

10 portsGigabit EthernetProfiNet

Points forts du produit 8 ports RJ45 10/100/1000 et 2 ports de liaison montante GbE SFP pour la connectivité longue distance avec le centre de contrôle et la mise en cascade Optimise les performances du réseau avec Flow Control et QoS pour une bande passante suffisante Donne la priorité à la transmission pour les applications industrielles utilisant des paquets EIP (EtherNet/IP), PROFINET, iEEE 1613 et IEC 61850-3 Certifications norme de communication pour des opérations de sous-station sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP30 Présentation L'IEN-9428-SS est un commutateur industriel non géré à 8 ports RJ45 10/100/1000 en liaison descendante et à 2 ports GbE SFP en liaison descendante, conçu pour répondre aux exigences et aux conditions environnementales des applications de sous-station. Les ports de liaison descendante se connectent aux dispositifs industriels et aux contrôleurs. Les ports fibre permettent une transmission Gigabit Ethernet sans bruit pour une récupération rapide, fiable et à longue distance vers d'autres commutateurs ou le centre de contrôle. Pour assurer une transmission stable de la vidéo et des données, l'appareil utilise la limitation du débit et la qualité de service (QoS) et donne la priorité aux applications industrielles utilisant des protocoles tels que EIP, PROFINET et GOOSE. L'appareil permet aux utilisateurs de modifier la priorité des données et les paramètres de vitesse en appuyant sur le commutateur DIP. Ce commutateur est construit avec des composants de qualité industrielle, enfermé dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil des outils et des dangers. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bornier assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C à 75°C, il convient aux environnements exigeants. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur d'alimentation CA/CC montable sur rail DIN IRA-120/IRA-160, avec alarme de panne de courant. Technologie Ethernet verte et respectueuse de l'environnement : IEEE 802.3az Energy Efficient Ethernet (EEE) conforme à la technologie Green Ethernet capable d'ajuster automatiquement la consommation d'énergie. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.1p (Classe de service) Ports : 8 x 10/100/1000BASE-T (RJ45), 2 x 100FX/GbE SFP Slots DIP Switch : Réglage de l'alarme de chute de tension (PWR & RPS), réglage du contrôle de la tempête de diffusion (STORM), réglage de la QoS basée sur le port (QoS sur P1 & P2), réglage de la vitesse du port fibre (100FX sur P9 & P10) Panneau LED : PWR, RPS, ALM, SFP, 1000, LNK/ACT Tension d'entrée : 12V~60VDC Connexion : Bornier Consommation électrique : Système : 13W Relais d'alarme : Une sortie relais avec une capacité de charge de 1 A @ 24V DC Boîtier : Aluminium (protection IP30) Kit de montage : Rail DIN, montage en rack Température de fonctionnement : -40°C~75°C (-40°F~167°F) Température de stockage : -40°C~85°C (-40°F~185°F) Humidité de fonctionnement : 5 à 95% RH (sans condensation) Humidité de stockage : 5 à 95% RH (sans condensation) Poids : 930 g (2.0 lb) Dimension (WxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande ModèleDescriptionIEN-9428-SSUn Commutateur industriel géré 8 x 10/100/1000 RJ45 & 2FX/GbE SFP, homologué pour les sous-stations *Les spécifications peuvent être modifiées sans préavis. Certifications : IEEE 1613, IEC 61850-3, ROHS, CE, FC
