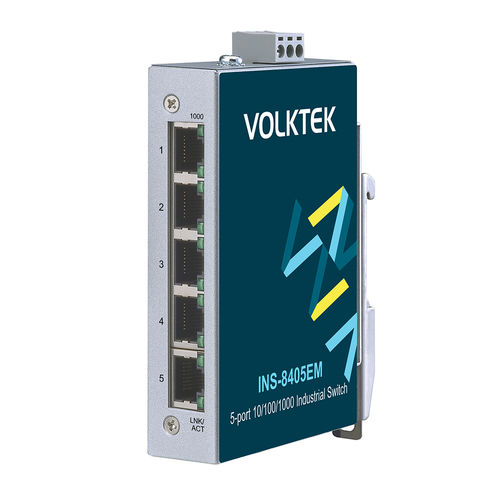

Commutateur Ethernet non administrable INS-8405EM

5 portsGigabit EthernetProfiNet

Présentation
INS-8405EM est un switch Ethernet industriel Gigabit non géré doté de cinq ports RJ45 downlink 10/100/1000 Mbps à auto-négociation. Il permet d’étendre les réseaux Ethernet et de connecter divers équipements, y compris des switches gérés et des systèmes de supervision. L’appareil intègre des mécanismes d’optimisation du trafic et de contrôle des performances réseau pour prioriser les trames industrielles critiques et garantir une transmission stable en environnement exigeant.

Points clés

• 5 x ports RJ45 10/100/1000 pour prise en charge de plusieurs débits Ethernet
• Auto-négociation et MDI/MDI-X pour un fonctionnement plug-and-play
• Flow Control et Storm Control pour optimiser les performances réseau
• QoS industrielle pour EtherNet/IP, PROFINET et GOOSE ; priorité par port et marquage 802.1p
• Résistant aux interférences électromagnétiques et au bruit industriel
• Homologation DNV Marine pour applications marines
• Plage de température de fonctionnement -40°C à 75°C et boîtier aluminium IP40

Caractéristiques

• Conception industrialisée — Composants de qualité industrielle, bonne conductivité thermique et boîtier aluminium IP40. Protection contre les vibrations, EMI, ESD, surtensions, surintensités et inversion de polarité. Fonctionne de -40°C à 75°C. Conforme aux normes CE, FCC et RoHS.
• Installation rapide avec auto-négociation — Opération immédiate une fois connecté. Alimentation 12–48 VDC via bornier 3 broches. Ports 10/100/1000 Mbps avec MDI/MDI-X automatique. Format compact et fixation sur rail DIN TH35.
• Contrôle de trafic pour préserver la bande passante — Flow et Storm Control évitent la surcharge, réduisent la perte de paquets et maintiennent la disponibilité des équipements.
• Transparence VLAN — Transmet les paquets étiquetés VLAN sans les modifier, garantissant l’intégrité des données opérationnelles entre équipements.
• Priorité pour les données sensibles au temps — Marquage 802.1p et priorité par port (priorité sur le port n°1) pour assurer la livraison du trafic industriel prioritaire en cas de congestion.
• Priorisation des protocoles industriels — iQoS peut prioriser EtherNet/IP, PROFINET et GOOSE pour une livraison déterministe des données.
• Compatibilité réseau étendu et support de supervision — Le filtre LLDP réduit les oscillations d’appareils avec des switches gérés, améliorant la précision de supervision dans les grands réseaux.

Informations de commande (tableau)
Modèle | Description
INS-8405EM | Switch industriel non géré 5 x 10/100/1000 RJ45, Homologation DNV Marine

Spécifications techniques

• Normes : IEEE 802.3; 10BASE-T; IEEE 802.3u; 100BASE-TX; IEEE 802.3ab; 1000BASE-T; NWay Auto-negotiation; IEEE 802.3x Flow Control; IEEE 802.1p Class of Service.
• Interface : Ports — 5 x 10/100/1000BASE-T (RJ45). Voyants — PWR, 1000, LNK/ACT.
• Alimentation : Tension d’entrée — 12–48 VDC (24 VDC nominal pour usage marin). Connecteur — bornier 3 broches. Consommation max — 3 W. Protection contre inversion de polarité et surcharge incluse.
• Mécanique & Environnement : Boîtier — Aluminium (IP40). Montage — Rail DIN TH35. Température de fonctionnement — -40°C à 75°C. Température de stockage — -40°C à 85°C. Humidité de fonctionnement — 5–95% HR (sans condensation). Poids — 183,4 g. Dimensions (L×H×P) — 23,6 × 109,2 × 73,8 mm.
