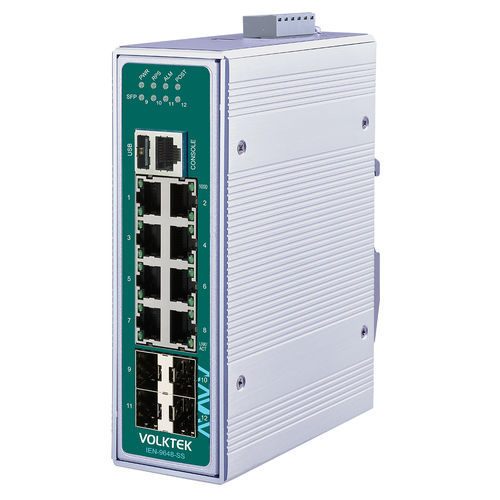

Commutateur Ethernet administrable IEN-9648-SS

12 portsGigabit Ethernetsur rail DIN

Points forts du produit 8 ports RJ45 10/100/1000 et 4 ports de liaison montante GbE SFP pour les dispositifs de contrôle à longue distance et la connexion en guirlande 1 port console pour l'interface de ligne de commande et le port USB prend en charge la mise à niveau du micrologiciel, conserve les paramètres de configuration en toute sécurité et télécharge les fichiers journaux La carte de configuration intégrée est compatible avec les dispositifs tiers et prend en charge la communication avec les dispositifs industriels anciens et avancés optimise les performances du réseau avec Storm and Flow Control et QoS Certifications IEEE 1613 et IEC 61850-3 pour des applications de postes électriques sûres et fiables Températures de fonctionnement -40°C~75°C (-40°F~167°F) et boîtier en aluminium IP30 * Le plus haut degré de température de fonctionnement certifié par UL est de -40°C~70°C (-40°F~158°F). Présentation L'IEN-9648-SS est un commutateur industriel géré haute performance à 8 ports 10/100/1000 RJ45 en liaison descendante et à 4 ports GbE SFP en liaison montante, conçu pour répondre aux exigences et aux conditions environnementales des applications de sous-stations. Les ports de liaison descendante se connectent aux dispositifs industriels et aux contrôleurs. Les ports fibre permettent une transmission Gigabit Ethernet sans bruit pour une récupération rapide, fiable et à longue distance vers d'autres commutateurs ou le centre de contrôle. Il offre l'auto-négociation sur tous ses ports et Modbus TCP pour agréger facilement les appareils dans les applications Ethernet industrielles. Le port de console de type RJ45 permet le dépannage du réseau sortant lorsque les réseaux fonctionnent mal. Le port USB, conçu pour enregistrer les fichiers de configuration, les fichiers journaux du système et mettre à jour le micrologiciel, réduit les temps d'arrêt du réseau et les coûts d'exploitation. Le commutateur offre diverses fonctions intégrées d'optimisation du trafic et de performance du réseau pour donner la priorité aux applications industrielles, empêcher la perte de données pendant la communication et assurer une transmission stable. Cet appareil est conforme aux normes de cybersécurité pour protéger le réseau contre les vulnérabilités et protéger vos actifs.Ce commutateur est construit avec des composants de qualité industrielle, enfermés dans un boîtier en aluminium IP30 avec une conductivité thermique élevée pour protéger l'appareil contre les outils et les dangers. Pour garantir la fiabilité, l'alimentation redondante et le contact de relais d'alarme sur le bloc terminal assurent un fonctionnement sans interruption et émettent des alertes en cas de coupure de courant. Certifié pour une utilisation dans les applications de sous-station, l'appareil est conçu pour résister aux vibrations, aux chocs, à la chute libre et à des températures allant de -40°C à 75°C (-40°F à 167°F), ce qui lui permet de s'adapter à des environnements exigeants. Caractéristiques Protection électrique et électromagnétique robuste : Conçu pour résister aux interférences électromagnétiques (EMI), aux décharges électrostatiques (ESD), aux surtensions, aux surintensités et aux inversions de polarité. VLAN basé sur le port et IEEE 802.1Q : GARP (Generic Attribute Registration Protocol) et GVRP (Generic VLAN Registration Protocol) pour la segmentation des grands réseaux en parties plus petites et en domaines de diffusion séparés. Sauvegarde automatique du micrologiciel : Sauvegarde automatique du micrologiciel dans la mémoire secondaire et activation à partir de celle-ci en cas de perte de la mémoire primaire. Système d'alimentation redondant : Alimenté simultanément par deux sources d'alimentation différentes, par exemple l'alimentation SDR-480P-48 et l'adaptateur d'alimentation CA/CC montable sur rail DIN IRA-120/IRA-160, avec alarme de panne de courant. Surveillance et gestion efficaces du réseau : Protocoles SNMP (Simple Network Management Protocol) et RMON (Remote Monitoring) pour une gestion et une surveillance efficaces du trafic. Priorité au trafic efficace : Mécanismes QoS (Quality of Service) efficaces pour l'attribution de priorités, la transmission de trafics dédiés à des applications spécifiques et l'allocation d'une bande passante appropriée aux communications critiques. Anneau redondant pour un rétablissement rapide du réseau : L'anneau Xpress permet de détecter et de rétablir une défaillance de liaison en quelques millisecondes. Spécifications Normes : IEEE 802.3 (10BASE-T), IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3 (Auto-négociation Nway), IEEE 802.3x (Contrôle de flux), IEEE 802.3ad (Agrégation de liens), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D (STP), IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (classe de service), IEEE 802.1Q (marquage VLAN), IEEE 802.1X (authentification de port), IEEE 1588v2 (PTP) Interface : 8 x 10/100/1000BASE-T (RJ45), 4 x GbE SFP Slots, 1 x RJ45 Console Port, 1 x USB Port, DIP Switch (Primary/Redundant Power Voltage Drop Alarm setting), LED Panel (PWR, RPS, ALM, POST, 1000, LNK/ACT) Power : Input Voltage : Entrées primaires : 12V~48VDC, Entrées redondantes : 12V~48VDC ; Connexion : Bornier ; Consommation électrique : Système : 18W ; Relais d'alarme : Une sortie relais, 1 A @ 24V DC Mécanique et environnement : Boîtier : Aluminium (protection IP30) ; Montage : Rail DIN ; Température de fonctionnement : -40°C~75°C (-40°F~167°F) ; Température de stockage : -40°C~85°C (-40°F~185°F) ; Humidité de fonctionnement : 5 à 95% HR (sans condensation) ; Humidité de stockage : 5 à 95% HR (sans condensation) ; Poids : 955 g (2.1 lb) ; Dimensions (LxHxD) : 50 x 161,5 x 119,9 mm (1,97 x 6,36 x 4,72 in) Informations pour la commande : Modèle : IEN-9648-SS ; Description : Commutateur industriel géré 8 x 10/100/1000 RJ45 et 4 x GbE SFP, homologué pour les sous-stations Certifications : IEEE 1613, IEC 61850-3, UL, ROHS, CE, FC
