Convertisseur DC/DC à haute densité de puissance DCM®

réguléisolémonté sur châssis

Aperçu du produit

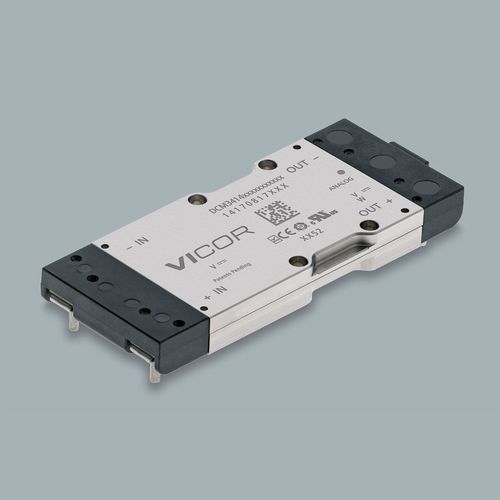

Le DCM3414B50M17C2M05 est un module convertisseur DC-DC DCM® en boîtier 3414 VIA (3,38 x 1,4 x 0,37 in / 85,93 x 35,54 x 9,4 mm). Il fournit une sortie isolée et régulée jusqu'à 320 W, conçu pour une densité de puissance élevée et une utilisation fiable en environnements exigeants. Les options de montage, d'interface de contrôle et de grade facilitent l'intégration dans des systèmes industriels et embarqués.

Principales spécifications (résumé)

• Tension d'entrée : 28 V nominal
• Tension de sortie : 15 V nominal
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA (85,93 x 35,54 x 9,4 mm)

Fonctionnalités

• Protection contre surtension de sortie
• Haute efficacité et densité de puissance
• Boîtier robuste adapté aux environnements difficiles
• Filtrage EMI et transitoire intégré
• Protection sous-tension d'entrée (UVLO)
• Protection contre surtempérature (OTP)
• Options de montage : châssis ou montage PCB (broche courte/longue)

Prix (MSRP)
Quantité | MSRP (USD)
1+ | $850.62
10+ | $675.82
25+ | $616.70
100+ | $578.42

Documents de référence (disponibles)

• Fiche technique (série DCM3414)
• Notes d'application : AN:029, AN:030, AN:035, AN:039, AN401
• Gestion thermique et instructions de montage
• Dessins mécaniques et modèles 3D
• Homologations et certificats pour la famille 3414 VIA

Commande et disponibilité
Référence : DCM3414B50M17C2M05. Délai indiqué : 40 semaines. Quantité minimum de commande : 1. Exemple de stock distributeur : Mouser 10, Digi-Key 4, Arrow 0, Avnet 0.

Caractéristiques techniques

• Famille produit : DCM®
• Type : Convertisseur DC-DC isolé et régulé
• Dimensions boîtier : 3,38 x 1,4 x 0,37 in (85,93 x 35,54 x 9,4 mm)
• Tension d'entrée : 28 V (nominal)
• Tension de sortie : 15 V (nominal)
• Puissance de sortie : 320 W
• Modes de montage : Montage PCB (broche courte/longue), Montage châssis (attache)
• Options de grade : M (-55°C à 125°C), T (-40°C à 125°C), C (-20°C à 125°C)
• Interface de contrôle : Analogique
• Protections : OVP, UVLO, OTP, filtrage EMI/transitoire intégré
• MOQ : 1 • Délai standard : 40 semaines
