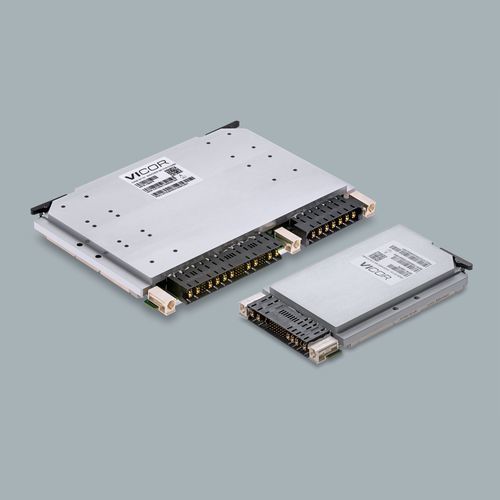

Alimentation électrique 3U VITA 62

AC/DC

Aperçu
Alimentations MIL‑COTS conçues pour systèmes OpenVPX en formats 3U et 6U. Dispositifs robustes pour environnements sévères, refroidissement par conduction, fonctionnant à partir d'entrées nominales 28V DC ou 270V DC. Les tensions de sortie standard VITA 62 vont de 3,3V à 12V. Les modèles 3U délivrent jusqu'à 600 W ; les modèles 6U jusqu'à 1000 W. Tensions de sortie et puissances personnalisées disponibles sur demande. La famille de produits est entièrement testée selon MIL‑STD 461G et MIL‑STD 704F. Les variantes à entrée 28V respectent également la norme MIL‑1275E.

Caractéristiques et avantages

• Format conforme OpenVPX et évolutif (3U et 6U)
• Fonctionne à partir d'entrées nominales 28V DC ou 270V DC
• Sorties standard de 3,3V à 12V
• 3U jusqu'à 600W, 6U jusqu'à 1000W
• Refroidissement par conduction pour environnements exigeants
• Protections contre surintensité, surtension et surtempérature
• Conformité aux normes militaires : MIL‑STD 704F, 461G, 810G, 1275E (variantes 28V)
• Sans condensateurs électrolytiques (fiabilité améliorée)
• Configurations d'outputs parallélisables disponibles

Famille de produits — exemples de références (matrice)
Header: Part Number | Nominal Input (V) | Power (W) | Form‑Factor | Conformal Coated | Output Voltage Config. | Differentiating Features
VITHU270H3U50C01* | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C002 | 270 | 600 | 3U | Coated | Parallelable | (—)
VIT270H3U600C000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.0 standard
VIT270H3U600A000 | 270 | 600 | 3U | Coated | Parallelable | VITA 62.2 high‑altitude
VIT028H6U1000C000 | 28 | 1000 | 6U | Coated | Parallelable | (—)
VIT028H3U600D000 | 28 | 600 | 3U | Coated + Au‑plated Connector | Parallelable | (—)
VIT028H3U600C000 | 28 | 600 | 3U | Coated | Parallelable | (—)
VIT3P28H3U750C1 | 115 VAC LTN | 750 | 3U | Coated | Parallelable | (—)

Ressources et assistance conception (exemples)

• Carte d'évaluation : Réf. VIT3UDCTEST01 ; Guide utilisateur UG‑801 – VITA62 3U Evaluation Board
• Notes d'application : AN:801 – Parallel Operation ; AN:803 – I²C Communication for 28V Input VITA 62
• Fiches techniques pour les références et configurations de la gamme (plusieurs fiches par variante)
• Étude de cas : utilisation de VITA 62 pour augmenter les spécifications de puissance d'un module embarqué

Spécifications techniques

• Tensions d'entrée nominales : 28 V DC ou 270 V DC (selon variante)
• Tensions de sortie standard : 3,3 V à 12 V
• Puissances : modèles 3U jusqu'à 600 W ; modèles 6U jusqu'à 1000 W
• Refroidissement : par conduction (environnements sévères)
• Protections : surintensité, surtension, surtempérature
• Configurations de sortie : prises en charge de la mise en parallèle
• Normes militaires/test : MIL‑STD 704F, MIL‑STD 461G, MIL‑STD 810G ; variantes 28V conformes à MIL‑1275E
• Revêtement conformal : options disponibles (Coated, Coated + Au‑plated connector)
• Matériel d'évaluation : carte d'évaluation 3U et guide utilisateur disponibles
