Convertisseur DC/DC régulé DCM®

isoléindustrielà grande gamme d'entrée

Famille de produits
DCM® DC-DC Converter Module

Présentation

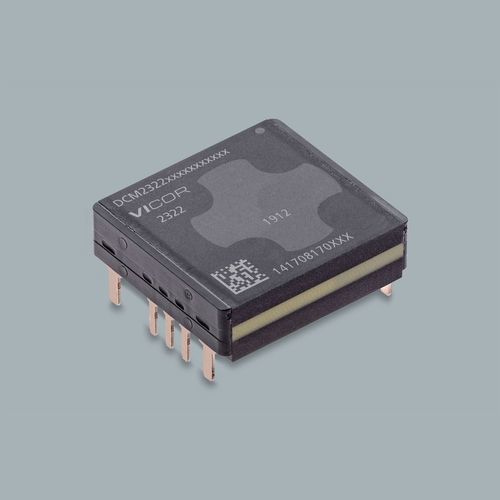

Le DCM2322T50T2660T60 est un module convertisseur DC-DC isolé et régulé au format 2322 ChiP montage traversant. Il accepte une entrée nominale de 30 V et fournit une sortie régulée de 24 V jusqu'à 60 W. Le module utilise une commutation ZVS haute fréquence (MHz) et respecte les exigences SELV. Il est optimisé pour des opérations en parallèle (array) jusqu'à huit unités pour des applications de puissance supérieure.

Données produit clés

• Tension d'entrée (typique) : 30 V
• Tension de sortie (nominale) : 24 V
• Puissance de sortie : 60 W
• Boîtier : 2322 ChiP montage traversant
• Dimensions (L×l×H) : 24,84 × 22,8 × 7,21 mm

Fonctionnalités produit

• Convertisseur DC-DC isolé et régulé
• Conforme Safety Extra Low Voltage (SELV)
• Commutation ZVS haute fréquence (MHz)
• Large plage de tension d'entrée
• Optimisé pour fonctionnement en array jusqu'à 8 unités

Production et informations d'achat
Référence : DCM2322T50T2660T60
Délai de livraison : 40 semaines
Quantité minimale de commande : 25
Prix (MSRP) : 25+ qty = $123.45 ; 100+ qty = $115.79
Stock distributeurs (mis à jour le 22 avr. 2026) : Digi-Key : 249 ; Mouser : 1 ; Arrow : 0 ; Avnet : 0

Options disponibles

• Product Grade : T = -40°C à 125°C (sélectionné), M = -55°C à 125°C
• Style de montage : Montage traversant (Through Hole)

Ressources associées (documents et guides)
Datasheet, guide de conception et notes d'application (single DCM, DCM en parallèle, consignes de soudure, régulation haute précision, gestion thermique), guide de l'Evaluation Board et documents d'approbation de sécurité sont disponibles pour la famille DCM2322.

Caractéristiques techniques

• Numéro de pièce : DCM2322T50T2660T60
• Tension d'entrée : 30 V
• Tension de sortie : 24 V
• Puissance de sortie : 60 W
• Boîtier : 2322 ChiP montage traversant
• Dimensions : 24,84 × 22,8 × 7,21 mm (0,978 × 0,898 × 0,284 in)
• Grades de température : T (-40°C à 125°C), M (-55°C à 125°C)
• Capacité en array : jusqu'à 8 unités en parallèle
• Sécurité : Conforme SELV ; documents d'approbation disponibles
• Délai : 40 semaines ; MOQ : 25
• Tranches de prix : 25+ = $123.45 ; 100+ = $115.79
