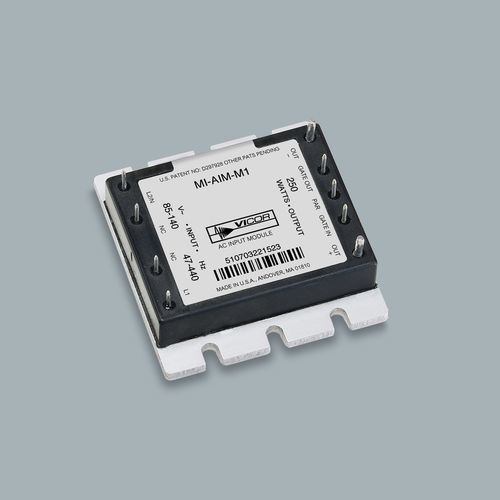

Module de puissance AC MI-AIM™

Vue d'ensemble
Le module d'entrée AC MI-AIM™ se raccorde directement au réseau 115 V AC pour assurer la redressement de ligne, le filtrage EMI, la protection contre les transitoires/pics et la limitation du courant d'appel. Il fournit jusqu'à 250 W pour alimenter les convertisseurs Vicor Mi‑x7x en formats full‑brick et half‑brick et est conçu pour les systèmes d'alimentation militaires et aéronautiques MIL‑COTS.

Conformité

• Exigences CE102 pour émissions conduites — MIL‑STD‑461D/E
• Exigences pour transitoires et pics d'entrée — MIL‑STD‑704A
• Exigences d'essais environnementaux — MIL‑STD‑810

Fonctionnalités et avantages

• Front‑end AC intégré : redressement, filtrage EMI, protection contre les transitoires et limitation du courant d'appel
• Compatible avec la famille Vicor MI‑x7x (supporte modules full‑brick et half‑brick)
• Capacité de sortie de 250 W pour les convertisseurs Mi‑x7x
• Disponibles en variantes M‑Grade et I‑Grade pour qualification système
• Montage board‑level en half‑brick et large plage de température de fonctionnement adaptée aux applications aériennes et au sol

Variantes

• MI‑AIM‑M1 — M‑Grade ; MI‑Series compatible : MI‑27x / MI‑J7x ; Température : -55 à +85 °C (jusqu'à +100 °C spécifié) ; Half‑brick
• MI‑AIM‑I1 — I‑Grade ; MI‑Series compatible : MI‑27x / MI‑J7x ; Température : -55 à +85 °C (jusqu'à +100 °C spécifié) ; Half‑brick

Caractéristiques techniques

• Fonction : front‑end d'entrée AC (redresseur, filtre EMI, protection contre transitoires, limiteur d'appel)
• Entrée nominale : 115 V AC
• Puissance de sortie : 250 W (supporte convertisseurs Mi‑x7x)
• Compatibilité : Vicor Mi‑x7x full‑brick et half‑brick ; MI‑Series compatible : MI‑27x / MI‑J7x
• Grades de convertisseur : M‑Grade (MI‑AIM‑M1), I‑Grade (MI‑AIM‑I1)
• Température de fonctionnement (board‑level) : -55 °C à +85 °C (jusqu'à +100 °C spécifié)
• Style de montage : Half‑brick
• Normes : MIL‑STD‑461D/E (CE102), MIL‑STD‑704A, MIL‑STD‑810
• Protections : filtrage EMI, protection contre transitoires/pics, limitation du courant d'appel
• Documentation : dessin d'ensemble et fiche technique disponibles auprès du fabricant
