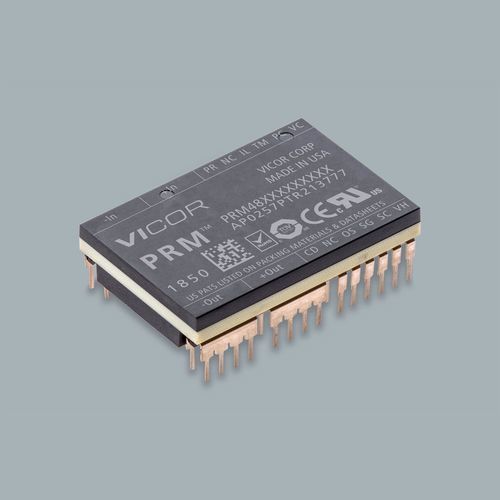

Convertisseur DC/DC régulé PRM®

non-isolépour équipement de télécommunicationsà sortie simple

Présentation
Numéro de référence : MPRM28AT360M120A00. Famille : PRM® Regulator. Boîtier : FULL ChiP. Régulateur ZVS abaisseur/élévateur à haute efficacité et forte densité, fréquence de commutation ≈1 MHz, adapté au montage en surface ou au montage traversant ; options full/half‑chip compatibles.

Caractéristiques électriques principales

• Tension d'entrée : 28 V
• Tension de sortie : 36 V
• Puissance de sortie : 200 W
• Fréquence de commutation : ≈1 MHz (ZVS abaisseur/élévateur)

Mécanique / emballage

• Boîtier : FULL ChiP (full‑chip)
• Dimensions : 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Mode de montage : Montage traversant (compatible SMD / pick & place)

Commande et disponibilité

• Délai : 40 semaines
• Quantité minimum de commande : 25

Tarification
Quantité
25+ — $193.26
100+ — $181.27

Caractéristiques du produit

• Topologie ZVS abaisseur/élévateur
• Haute efficacité
• Haute densité de puissance
• Fréquence de commutation ≈1 MHz
• Profil très faible
• Compatible pick & place / SMD
• Boîtier surface-mount ou through-hole
• Possibilité d'utilisation mixte full et half‑chip
• Conforme MIL-STD-1275 et MIL-STD-704

Documents de référence

• Fiche technique
• Notes d'application
• Documents de sécurité et de conformité
• Fichiers de conception et ressources pour carte d'évaluation

Spécifications techniques

• Référence : MPRM28AT360M120A00
• Famille : PRM® Regulator
• Fabricant : Vicor
• Tension d'entrée : 28 V
• Tension de sortie : 36 V
• Puissance de sortie : 200 W
• Commutation : ≈1 MHz (ZVS abaisseur/élévateur)
• Boîtier : FULL ChiP ; options full/half chip et SMD ou through‑hole
• Dimensions : 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Mode de montage : Montage traversant (compatible SMD)
• Grade produit / température : M = -55°C à 125°C
• Délai : 40 semaines
• Quantité minimum : 25
• Palier de prix (exemple) : 25+ $193.26 ; 100+ $181.27
