Convertisseur DC/DC régulé PRM®

pour équipement de télécommunicationsà sortie simplefaible épaisseur

Présentation

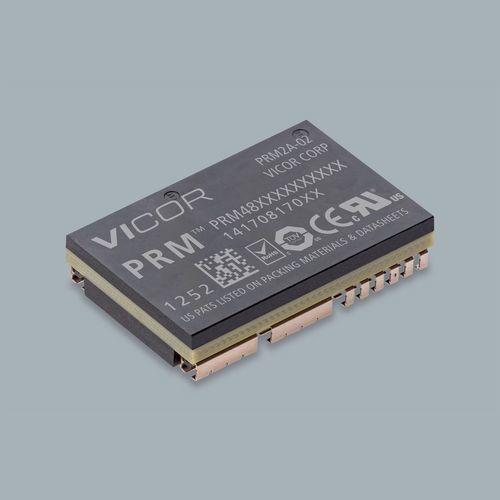

Le régulateur PRM® FULL ChiP (MPRM48NF480M500A00) est un régulateur ZVS buck-boost en boîtier bas profil FULL ChiP. Dimensions typiques : 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm. Tension d'entrée nominale : 48 V. Tension de sortie nominale : 48 V. Puissance de sortie : 500 W. Conçu pour une production SMD pick & place avec options de montage en surface ou traversant. Conforme aux MIL-STD-1275 et MIL-STD-704.

Caractéristiques produit

• Régulateur ZVS buck-boost
• Efficacité élevée
• Haute densité de puissance
• Fréquence de commutation ≈ 1 MHz
• Très faible profil
• Compatible pick & place / SMD
• Boîtier montage en surface ou traversant (FULL ChiP)
• Possibilité de mixer produits full et half-chip
• Conforme MIL-STD-1275 et MIL-STD-704

Paramètres clés
Référence : MPRM48NF480M500A00
Tension d'entrée : 48 V
Tension de sortie : 48 V
Puissance de sortie : 500 W
Boîtier : FULL ChiP (typ. 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm)
Délai : 40 semaines
Quantité minimale de commande : 25

Tarification (MSRP)
Quantité | MSRP (USD)
25+ | $459.77
100+ | $431.24

Options de montage et grade

• Style de montage : J-Lead (sélectionné) ou montage traversant
• Grade produit : M = -55°C à 125°C

Stock distributeur (tel qu'indiqué)

• Digi-Key : 2
• Arrow : 0
• Avnet : 0
• Mouser : 0

Documents de référence

• Fiche technique (Data Sheet)
• Guide d'utilisation de la carte d'évaluation
• Notes d'application (ex. AN:005 PCB layout ; AN:009 recommandations de brasage SMT J-Lead ; AN:022 EMI/transitoires MIL)
• Approbations et certificats (cURus, cTÜVus, CE / Low Voltage & RoHS, CB)
• Dessins mécaniques et modèles 3D pour FULL ChiP avec J-Lead

Remarques
Produit proposé comme variante configurable du régulateur PRM dans la famille MIL-COTS PRM. Carte d'évaluation référencée : MPRD48NF480M500A00.

Spécifications techniques

• Référence : MPRM48NF480M500A00
• Dénomination : PRM® Regulator
• Tension d'entrée (nom.) : 48 V
• Tension de sortie (nom.) : 48 V
• Puissance de sortie : 500 W
• Fréquence de commutation : ≈ 1 MHz
• Topologie : ZVS buck-boost
• Boîtier : FULL ChiP ; dimensions 32.5 x 22.0 x 6.73 mm
• Montage : J-Lead (SMD) ou Through-Hole
• Compatible pick & place : oui
• Grade de fonctionnement : M = -55°C à 125°C
• Normes : MIL-STD-1275, MIL-STD-704
• Délai : 40 semaines ; MOQ : 25
