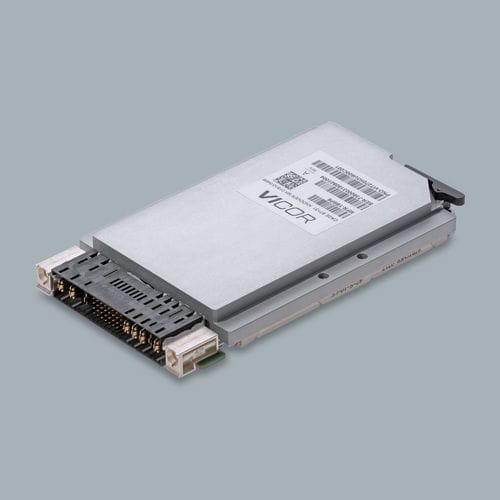

Alimentation électrique 3U SOSA™

DC/DCavec protection contre la surchauffeavec protection contre les surintensités

Présentation
L'alimentation Vicor compatible SOSA™ est un module COTS pour systèmes 3U Open VPX (VITA62) développé selon la norme SOSA. Elle utilise la technologie de conversion d'énergie propriétaire Vicor pour offrir une haute efficacité et une forte densité de puissance dans un boîtier 3U renforcé, refroidi par conduction. Jusqu'à quatre unités peuvent être mises en parallèle pour accroître la puissance disponible tout en assurant un partage de courant système sans broches de partage de courant dédiées. Précision du partage de courant : ±2A.

Principales capacités

• Conçu pour systèmes 3U Open VPX conformes SOSA™
• Module renforcé, refroidi par conduction, optimisé pour la densité de puissance
• Fonctionnement en parallèle jusqu'à quatre alimentations pour augmenter la puissance de sortie
• Sorties typiques : +12V principal et +3,3V auxiliaire
• Partage de courant propriétaire sans broches dédiées
• Précision du partage de courant : ±2A

Fonctionnalités et avantages

• Format évolutif OpenVPX/VITA62 adapté aux plateformes MIL‑COTS
• Protections : surintensité, surtension et surtempérature
• Conformité aux normes militaires : MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Conception modulaire à haute fiabilité pour applications aéronautiques et défense

Variantes produit (extrait)
Numéro de pièce | Entrée nominale (V) | Puissance (W) | Format | Revêtement | Configuration de sortie
SOS028H3U800D001 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, VITA46 No-Key Guide Socket
SOS028H3U800D000 | 18–45 | 800 | 3U | Coated + Au-plated connector | Parallelable, SOSA standard keying
SOS028H3U600C001 | 18–45 | 600 | 3U | Coated | Programmable, VITA46 No-Key Guide Socket
SOS028H3U480N000 | 18–45 | 480 | 3U | Coated | Programmable with NED, SOSA standard keying
SOS028H3U451D001 | 10–45 | 450 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U301D001 | 10–45 | 300 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket
SOS028H3U151D001 | 10–45 | 150 | 3U | Coated + Au-plated connector | Programmable, VITA46 No-Key Guide Socket

Ressources

• Fiches techniques des variantes de la famille SOSA
• UG-801 – Carte d'évaluation VITA62 3U (guide utilisateur)
• Géométries 3D STEP et dessins mécaniques pour variantes 28V 3U VITA62

Caractéristiques techniques

• Série / famille : alimentation compatible SOSA™ (VITA62 / 3U Open VPX)
• Plages d'entrée nominales : 10–45 V et 18–45 V (selon variante)
• Options de puissance : 150 W, 300 W, 450 W, 480 W, 600 W, 800 W
• Sorties : +12V principal et +3,3V auxiliaire (typique)
• Capacité de mise en parallèle : jusqu'à quatre unités
• Partage de courant : partage propriétaire sans broches dédiées ; précision ±2A
• Refroidissement : conception refroidie par conduction
• Protections : surintensité, surtension, surtempérature
• Options de revêtement : Coated ; Coated + Au-plated connector
• Interfaces mécaniques : VITA46 No-Key Guide Socket ; SOSA standard keying
• Conformité militaire : MIL‑STD‑704F, MIL‑STD‑461G, MIL‑STD‑810G, MIL‑STD‑1275E
• Carte d'évaluation : VIT3UDCTEST01 (guide utilisateur UG-801)
• Applications typiques : systèmes d'alimentation VPX MIL‑COTS pour aérospatial et défense nécessitant haute densité de puissance et compatibilité SOSA
