Convertisseur DC/DC à haute densité de puissance

réguléisoléSMD

Famille de produits

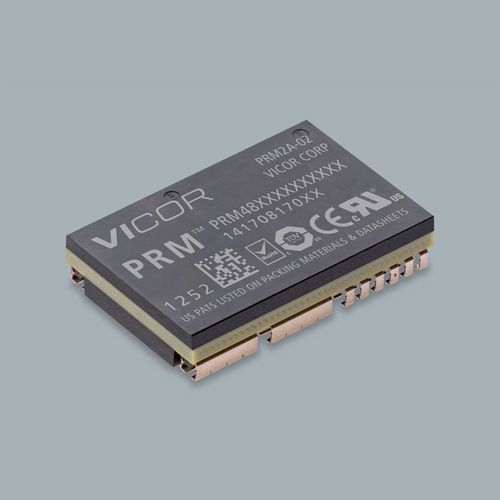

Membre de la famille PRM® Regulator : MPRM28AF360M120A00. Boîtier FULL ChiP avec options surface-mount et through-hole pour conversion d'énergie haute densité en applications militaires et industrielles.

Résumé
Le MPRM28AF360M120A00 est un régulateur PRM® en topology ZVS buck-boost fournissant jusqu'à 200 W dans un boîtier FULL ChiP de faible profil. Il est compatible pick & place / SMD, disponible en configurations full et half-chip pour des topologies flexibles, et répond aux exigences militaires de tension d'entrée et de transitoires.

Caractéristiques produit

• Topologie ZVS buck-boost
• Haute efficacité et haute densité de puissance
• Fréquence de commutation ≈ 1 MHz
• Boîtier FULL ChiP de très faible profil
• Compatible pick & place / SMD ; option de montage J-Lead
• Options boîtier surface-mount ou through-hole
• Mix & match full et half-chip
• Conforme MIL-STD-1275 et MIL-STD-704

Prix (MSRP)
Quantité : 25+ — $193.21
Quantité : 100+ — $181.22

Documents de référence disponibles sur la page produit

• Fiche technique spécifique au produit
• Notes d'application pour VI Chip / famille PRM
• White papers sur l'architecture de puissance factorisée et les convertisseurs à rapport fixe
• Certificats et approbations de sécurité pour la famille PRM

Emballage / mécanique
Boîtier FULL ChiP — 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm

Caractéristiques / spécifications techniques

• Référence : MPRM28AF360M120A00
• Dénomination : PRM® Regulator
• Tension d'entrée nominale : 28 V
• Tension de sortie nominale : 36 V
• Puissance de sortie : 200 W
• Boîtier : FULL ChiP (surface-mount ; option J-Lead)
• Montage : J-Lead (option présentée)
• Classe produit / Température : M = -55°C à 125°C
• Quantité minimale de commande : 25
• Délai (indiqué) : 40 semaines
• Conformités : MIL-STD-1275 et MIL-STD-704 ; diverses certifications de sécurité listées pour la famille PRM
