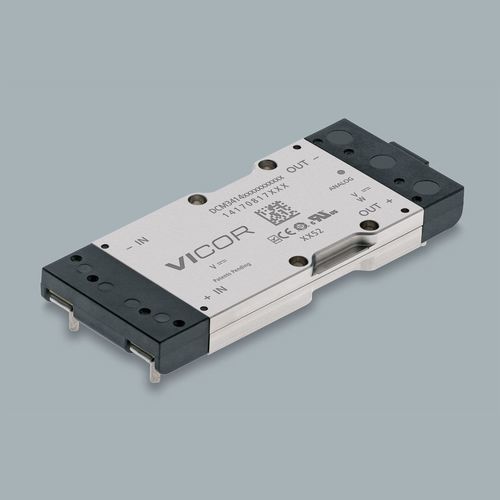

Convertisseur DC/DC régulé DCM®

isolémonté sur châssisindustriel

Présentation
Le DCM® DCM3414B50M17C2C09 est un module convertisseur DC-DC isolé et régulé en boîtier 3414 VIA. Il fournit jusqu'à 320 W en sortie 15 V à partir d'une entrée nominale 28 V et est conçu pour fonctionner de manière fiable en environnements exigeants, avec filtrage EMI/parasites intégré et protections multiples.

Caractéristiques principales

• Tension d'entrée : 28 V DC (nominal)
• Tension de sortie : 15 V DC (nominal)
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA
• Dimensions : 85,93 x 35,54 x 9,4 mm (3,38 x 1,4 x 0,37 in)

Fonctionnalités du produit

• Protection contre les surtensions de sortie (OVP)
• Verrouillage contre sous-tension d'entrée (UVLO)
• Protection contre la surtempérature (OTP)
• Filtrage EMI et contre les transitoires intégré
• Haute densité de puissance et efficacité
• Options de montage : montage sur carte (broche courte/longue) et montage sur châssis

Conditionnement et options
Disponible en configuration traversante 3414 VIA avec broche longue pour montage sur carte ou en version montage châssis. Options de montage : Board Mount Short Pin, Board Mount Long Pin et Chassis Mount. Grades produits : T (-40°C à 125°C), C (-20°C à 125°C) et M (-55°C à 125°C). Interface de contrôle : Analogique.

Commande et disponibilité
Numéro de pièce : DCM3414B50M17C2C09
Délai de livraison : 40 semaines
Quantité minimum de commande : 1

Tarification (MSRP)

• 1+ : $911.49
• 10+ : $724.18
• 25+ : $660.83
• 100+ : $619.81

Documents de référence et ressources

• Fiche technique (Datasheet)
• Notes d'application : AN029, AN030, AN035, AN039, AN401
• Certifications de sécurité : cURus, cTÜVus, CE Mark, CB Certificate (tels qu'énumérés)
• Plans mécaniques et modèles 3D

Caractéristiques techniques

• Famille de produit : DCM® (DC-DC Converter Module)
• Modèle / série : DCM3414
• Référence : DCM3414B50M17C2C09
• Tension d'entrée (nominale) : 28 V DC
• Tension de sortie (nominale) : 15 V DC
• Puissance de sortie : 320 W
• Boîtier : 3414 VIA
• Dimensions : 85,93 x 35,54 x 9,4 mm
• Modes de montage : Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• Grades produit : T (-40°C à 125°C), C (-20°C à 125°C), M (-55°C à 125°C)
• Interface de contrôle : Analogique
• Protections : OVP, UVLO, OTP
• Fonctions intégrées : filtrage EMI et transitoires
• Délais : 40 semaines
• Quantité minimum de commande : 1
