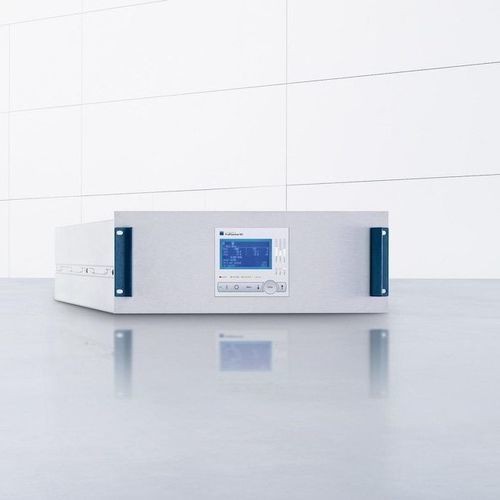

Générateur de plasma programmable TruPlasma DC Series 3000 (G2)

industrielcontrôlable par PCpour traitement de surface

Présentation
La TruPlasma DC Série 3000 (G2) est un générateur CC compact et refroidi par eau, adapté aux processus de pulvérisation CC et pouvant remplacer des alimentations pulsées. La gestion progressive des arcs garantit une excellente qualité de couche et un rendement de production supérieur. Le format très compact (tiroir enfichable 19 pouces) facilite l'intégration dans des installations existantes.

Points forts

• Énergie d'arc la plus faible de sa catégorie : énergies résiduelles < 0,3 mJ/kW pour des qualités de revêtement optimales et des vitesses de dépôt élevées.
• Haute densité de puissance : tiroir enfichable 19 pouces très compact, intégrable même à fortes puissances.
• Large gamme de puissances : 20 kW à 300 kW en sortie, permettant de remplacer des générateurs plus volumineux.
• Refroidissement par eau complet : permet de longues durées de fonctionnement et réduit la maintenance.
• Intégration système simple : tension réseau variable (400 V à 480 V) et interfaces de données (EtherCAT, EtherNET/IP).

Applications

• Revêtements en matériau dur : pulvérisation magnétron CC pour couches fonctionnelles améliorant dureté, frottement et stabilité thermique/chimique.
• Métallisation : dépôt PVD de couches métalliques ultra-minces homogènes et sans défauts.
• Fabrication de cellules photovoltaïques : adapté au dépôt de TCO et autres couches conductrices grâce à une très faible énergie d'arc résiduelle.
• Verre architectural : revêtements de grandes surfaces exigeant une alimentation de procédé stable.

Avantages pour l'utilisateur

• Alternative économique aux générateurs CC pulsés avec un meilleur rendement de production via une gestion avancée des arcs.
• Solution compacte pour fortes puissances : encombrement réduit tout en garantissant qualité de couche et productivité au-delà de 60 kW.
• Le refroidissement par eau prolonge les temps de fonctionnement, réduit la maintenance et évite la contamination par poussières comparé aux unités refroidies par air.

Options

• Commande de vanne d'eau : régule le débit de refroidissement pour éviter la condensation et la surchauffe.
• Interfaces : EtherCAT et EtherNET/IP pour une intégration machine simplifiée.
• Fonctionnement parallèle et synchronisation : plusieurs TruPlasma DC Série 3000 (G2) peuvent fonctionner synchronisés ; jusqu'à 5 TruPlasma DC 3030 peuvent être couplés en parallèle pour agir comme un TruPlasma DC 3150.

Logiciel

• PVD Power : logiciel multilingue pour exploitation, configuration et diagnostic : affichage des paramètres, alertes/alarms, consignation opérateur, enregistrement et visualisation haute résolution (fonction oscilloscope).

Téléchargements

• Brochure produit disponible (TruPlasma DC Série 3000 (G2) brochure).

Caractéristiques / spécifications techniques

• Énergie résiduelle d'arc : < 0,3 mJ/kW
• Plage de puissances de sortie : 20 kW à 300 kW
• Refroidissement : refroidissement par eau complet
• Format : tiroir enfichable 19 pouces (compact)
• Tension réseau : variable 400 V à 480 V
• Interfaces : EtherCAT, EtherNET/IP (options)
• Fonctionnement parallèle : jusqu'à 5 x TruPlasma DC 3030 en parallèle (agit comme TruPlasma DC 3150)
• Processus adaptés : pulvérisation CC, substitution aux systèmes CC pulsés dans de nombreux procédés
• Logiciel : PVD Power
