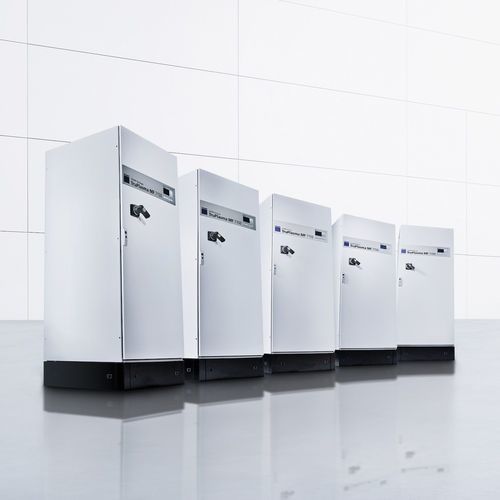

Alimentation électrique sur pied TruPlasma MF Series 7000 (G2)

AC/ACpour applications industrielleshaute puissance

Aperçu
La TruPlasma MF Série 7000 (G2) offre un contrôle complet des processus de pulvérisation MF grâce à une gestion d'arc et un comportement d'allumage optimisés. Conçue comme alimentation pour revêtements de grandes surfaces et procédés réactifs exigeants (par ex. pulvérisation par double magnétron). Rendements de pointe supérieurs à 90 % et rendement de fonctionnement supérieurs à 80 %, associés à une gestion optimisée du refroidissement par eau pour réduire les coûts d'exploitation.

Avantages clés

• Qualité de revêtement et productivité élevées : résultats et vitesses de dépôt élevés même pour les procédés réactifs exigeants.
• Efficacité maximale : rendements de pointe > 90 % ; rendement de fonctionnement > 80 %.
• Alimentation stable en toutes conditions ambiantes : fiable même avec températures d'eau élevées et faibles pressions différentielles.
• Utilisation mondiale : large plage de tension d'alimentation sans modifications techniques.

Applications

• Revêtements de grandes surfaces (par ex. vitrages architecturaux) nécessitant stabilité et homogénéité.
• Revêtement d'écrans plats et panneaux tactiles par double magnétron pour couches ultra‑fines AlxOx.
• Production de cellules photovoltaïques et dépôt de couches TCO sur verre solaire par pulvérisation MF.

Bénéfices client / Pilotage du procédé

• Contrôle précis du procédé avec quelques réglages pour équilibrer sensibilité aux arcs et débit.
• Gestion d'arc performante : grande rapidité de réaction, énergies résiduelles réduites et prévention des dommages ciblés ; prise en charge du mode de transition piloté en tension.
• Diverses interfaces et le logiciel TruControl Power permettent une configuration et un diagnostic aisés.

Options

• Déshumidification active de l'armoire électrique pour environnements très humides (nécessite commande de l'eau de refroidissement).
• Porte d'armoire à ouverture large (option 180° ; standard 130°).
• Interfaces : Profinet, Profibus, EtherCAT, E/S analogiques et numériques pour intégration.
• Gestion d'arc ultra‑rapide (UltraFastTreatment ≤ 1 mJ/kW en option ; standard ≤ 10 mJ/kW). Catégorie de sécurité 3 requise pour UltraFastTreatment.
• Amorçage auxiliaire pour réduire la formation d'arcs et le stress thermique ; tension et temps de rampe réglables.
• Plage de fréquence étendue optionnelle : 20–70 kHz pour générateurs MF jusqu'à 100 kW (standard 20–50 kHz).

Logiciel
TruControl Power : logiciel multilingue et ergonomique pour exploitation, configuration et diagnostic du générateur.

Composants système et accessoires

• Câbles de puissance MF TRUMPF Hüttinger optimisés fournis pour garantir les performances du système.
• Sélection de composants système adaptés pour intégrer la TruPlasma MF Série 7000 (G2) dans l'environnement d'installation.

Téléchargements
Brochure produit disponible au format PDF.

Caractéristiques techniques

• Dénomination : TruPlasma MF Série 7000 (G2)
• Marque : TRUMPF
• Rendement de pointe : > 90 %
• Rendement de fonctionnement typique : > 80 %
• Plage de puissance : générateurs MF disponibles jusqu'à 100 kW (selon variantes)
• Plage de fréquence standard : 20–50 kHz ; plage étendue optionnelle : 20–70 kHz (jusqu'à 100 kW)
• UltraFastTreatment (option) : ≤ 1 mJ/kW ; traitement ARC standard : ≤ 10 mJ/kW
• Exigence de sécurité pour UltraFastTreatment : catégorie de sécurité 3
• Amorçage auxiliaire : tension d'allumage et temps de rampe réglables
• Porte d'armoire : ouverture standard 130° ; option 180°
• Refroidissement : gestion optimisée de l'eau de refroidissement ; fonctionnement fiable à haute température d'eau et faibles pressions différentielles
• Interfaces : Profinet, Profibus, EtherCAT, E/S analogiques et numériques
• Logiciel : TruControl Power (multilingue) pour exploitation, configuration et diagnostic
• Applications typiques : pulvérisation double magnétron, Large Area Coating, procédés réactifs, couches minces pour afficheurs et photovoltaïque
