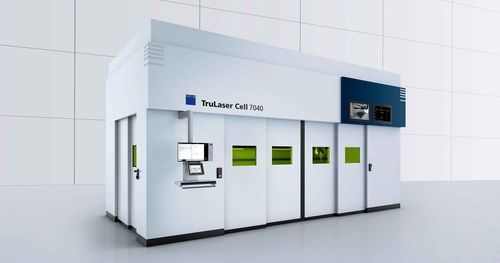

Machine de découpe laser 2D TruLaser Cell 7040

laser 3Dpour métalde tôle

Aperçu
Le TruLaser Cell 7040 est un système laser 3D modulaire pour pièces 2D/3D et tubes. Il permet de basculer entre découpe laser, soudage laser et dépôt laser (LMD) et se configure ou se rétrofit selon les besoins de production.

Points forts

• Productivité élevée : dynamique machine avancée et fonctions d'optimisation des cycles pour réduire les temps d'usinage.
• Ergonomie opérateur : pupitre mobile/déplaçable et application MobileControl pour piloter depuis n'importe quelle position.
• Sécurité des processus : technologie X‑Blast et concept de buse robuste pour plus de stabilité et une durée de vie prolongée.
• Qualité des pièces : tables technologiques, ajustement garanti du faisceau et BrightLine Weld pour des résultats de coupe et de soudage constants.
• Prêt pour l'Industrie 4.0 : concept de commande moderne avec interface OPC/UA.
• Modularité et évolutivité : modules configurables et options de rétrofit pour aménagements sur mesure.

Flexibilité de procédé et fonctionnement
La machine prend en charge la découpe laser 2D/3D, le soudage laser et le LMD. La solution 2‑en‑1 fibre permet plusieurs procédés via un seul câble laser ; le changement de procédé demande généralement seulement le remplacement de l'optique de traitement, la commande s'adaptant automatiquement. Le pupitre ergonomique (rotatif et déplaçable) et la souris 6D facilitent le teach‑in et les déplacements rapides d'axes.

Avantages coûts et installation
La dynamique élevée, l'entame en marche (FastLine Cell) et l'optique de coupe dynamique réduisent les temps de cycle. Le fonctionnement deux‑stations, les changeurs rotatifs et les tables mobiles permettent un chargement/déchargement parallèle en grande série. La porte frontale rapide et les armoires électriques intégrées réduisent l'empreinte et les temps non productifs.

Applications (exemples)

• Découpe de tôles galvanisées pour composants automobiles avec qualité élevée.
• Trimming et contourage 2D/3D de pièces véhicules et prototypes.
• Soudage laser de pièces tridimensionnelles (ex. roues de ventilateur) pour gain matière et réduction des retouches.
• Applications BrightLine Weld pour soudage quasi sans projections et productivité accrue.
• Réparations et revêtements par LMD pour prolonger la durée de vie des composants.
• Tailor welded blanks : combinaison de matériaux/épaisseurs avec VisionLine et optiques Multifocus.

Logiciels

• TruTops Cell : environnement de programmation 3D, import 3D CAD, génération automatique de propositions de processus et d'outillages.
• TruTops Boost : assistants d'automatisation pour sélection de paramètres, nesting et simplification de la programmation.

Options et automatisation

• BrightLine Weld, Smart Approach, Smart Optics Setup, ObserveLine et VisionLine pour la qualité et la détection d'images.
• Paroi deux‑stations, changeur rotatif et tables mobiles pour production série et ergonomie de chargement.
• Interfaces d'automatisation (Basic/Comfort/Professional) selon niveaux d'intégration.

Données techniques (résumé)
TruLaser Cell 7040 fiber
Plages de déplacement : X = 4000 mm ; Y = 1500 / 2000 mm ; Z = 750 / 1000 mm ; B = ±135° ; C = n x 360° ; optique dynamique ±9 mm
Vitesses max. : axes simples jusqu'à 100 m/min ; simultanée jusqu'à 173 m/min ; B/C jusqu'à 90 1/min
Accélérations max. : X 9 m/s² ; Y/Z 10 m/s² ; optique dynamique 40 m/s² ; B 200 rad/s² ; C 100 rad/s²
Précision de positionnement : axes linéaires 0,08 mm ; B 0,015°
Puissance laser : 3000–6000 W (TruDisk / TruFiber)

Caractéristiques / spécifications techniques

• Modèle : TruLaser Cell 7040 (variante fiber disponible)
• Procédés : découpe laser 2D/3D, soudage laser, dépôt laser (LMD)
• Courses principales : X 4000 mm ; Y 1500/2000 mm ; Z 750/1000 mm ; rotations B/C pour travail 5 axes
• Optique de coupe dynamique ±9 mm ; vitesse simultanée max. 173 m/min
• Puissance laser configurable 3000–6000 W ; compatibilité TruDisk / TruFiber
• Logiciel : TruTops Cell, TruTops Boost ; interface OPC/UA
• Options clés : BrightLine Weld, FastLine Cell, VisionLine, ObserveLine, Smart Approach, Smart Optics Setup, changeur rotatif, fonctionnement deux‑stations
