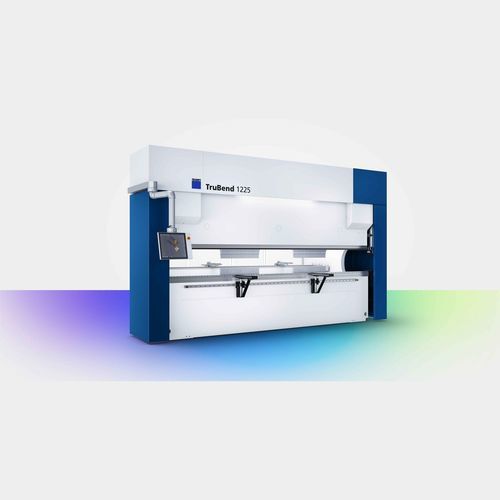

Cintreuse électrique TruBend 1000

de profilésverticaleCNC

Présentation
La TruBend Série 1000 est une gamme de presses plieuses d'entrée de gamme conçue pour des opérations de pliage simples et polyvalentes. Elle propose une solution économique permettant d'obtenir une qualité de pièce constante avec une utilisation facile, adaptée à la gestion de pics de charge et de commandes supplémentaires.

Points clés

• Utilisation directe et intuitive : programmation numérique et graphique via les commandes TRUMPF pour une mise en service rapide.
• Pliage précis : butée arrière 4 axes pour un positionnement exact des composants complexes.
• Variantes de serrage d'outils : QuickClamp (Classic) et serrage hydraulique TRUMPF (Comfort) pour des changements d'outils rapides.
• Assistance à distance : service remote TRUMPF pour assistance et diagnostics internationaux.

Applications

• Pliage de pièces en tôle fine avec angles précis.
• Travail de profilés longs avec haute précision dimensionnelle.
• Traitement flexible d'épaisseurs de tôle variables selon les modèles.

Équipement / Modèles

• Modèle Classic : configuration standard pour tâches de pliage universelles avec QuickClamp et butée arrière 4 axes.
• Modèle Comfort : configuration étendue avec serrage outil hydraulique, bombage (CNC) et options pour outillage léger et Safety-Click.

Données techniques (extrait du tableau)
Catégorie | TruBend 1060 Comfort | TruBend 1100 Classic | TruBend 1100 Comfort | TruBend 1150 Classic | TruBend 1150 Comfort | TruBend 1225 Classic | TruBend 1225 Comfort | TruBend 1320 Comfort
Force de compression | 600 kN | 1000 kN | 1000 kN | 1500 kN | 1500 kN | 2250 kN | 2250 kN | 3200 kN
Longueur de pli | 2050 mm | 3100 mm | 3100 mm | 3100 mm | 3100 mm | 4100 mm | 4100 mm | 4100 mm
Passage entre montants | 1600 mm | 2700 mm | 2700 mm | 2700 mm | 2700 mm | 3700 mm | 3700 mm | 3700 mm
Hauteur utile | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 380 mm | 400 mm | 505 mm
Profondeur de col | 350 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm | 410 mm
Dimensions (L×l×h) exemples | 2760×1910×2500 mm | 3790×1910×2545 mm | 3790×1910×2545 mm | 3790×2035×2545 mm | 3790×2035×2545 mm | 4780×2080×2900 mm | 4780×2080×2900 mm | 4800×2320×3410 mm
Poids exemples | 5900 kg | 8350 kg | 8350 kg | 9600 kg | 9600 kg | 15000 kg | 15000 kg | 20800 kg

Informations complémentaires
Le modèle Comfort supporte des outillages légers (jusqu'à 30 % plus légers) avec Safety-Click, outils LASERdur ZN pour tôles galvanisées et une large gamme de plus de 150 types d'outils. Logiciels et connectivité : compatibilité TecZone Bend, interfaces OPC UA et options d'intégration pour supervision et systèmes d'atelier.

Caractéristiques / spécifications techniques

• Série : TruBend Série 1000 (modèles 1060, 1100, 1150, 1225, 1320 en Classic et Comfort).
• Plage de force : 600 kN à 3200 kN selon modèle.
• Longueur de pli : 2050 mm à 4100 mm selon modèle.
• Butée arrière : 4 axes pour positionnement précis.
• Serrage d'outil : QuickClamp (Classic) ou serrage hydraulique TRUMPF (Comfort).
• Fonctions Comfort : serrage hydraulique, bombage CNC et options étendues.
• Logiciel : TecZone Bend ; connectivité via OPC UA pour intégration.
