Cintreuse électrique TruBend 1000 Basic Edition

de profilésverticaleCNC

Présentation
La TruBend Series 1000 Basic Edition propose une solution d'entrée de gamme dans la technologie de pliage TRUMPF. Elle offre une commande simple, une précision reproductible et des fonctions de sécurité standard, adaptée aux opérations d'atelier et au traitement de profils longs.

Avantages clés

• Commande intuitive : le système RA (Right Angle) permet la programmation numérique et graphique pour un paramétrage et une programmation plus rapides.
• Réduction des temps de préparation : serrage automatique des outils pour des changements rapides.
• Positionnement précis : arrière-butée 4 axes assurant un positionnement reproductible des tôles pour les pièces complexes.
• Sécurité et service intégrés : BendGuard Basic pour la protection et TRUMPF Remote Service pour le diagnostic à distance et l'assistance de disponibilité.

Configurations prédéfinies
La TruBend Series 1000 Basic Edition est proposée en trois configurations prédéfinies : Core Model, Classic Model et Comfort Model.

Équipement principal et fonctions

• Serrage automatique des outils pour des changements rapides et sûrs.
• Arrière-butée 4 axes garantissant un positionnement correct des pièces et des longueurs de bride constantes.
• Compensation mécanique par coin (crowning) pour compenser la déformation et maintenir la précision angulaire sur toute la longueur de pliage.
• BendGuard Basic combinant le mouvement de la barre de presse et les protections.
• Structure en C et calcul assisté des composants pour limiter la déformation et améliorer la précision des pièces.
• Pack standard d'outils supérieurs et inférieurs inclus selon la variante ; outils légers en option et revêtement LASERdur ZN pour tôles galvanisées disponibles.

Applications
Adaptée à une large gamme d'opérations de pliage, des pièces simples aux pièces multi-étapes et complexes. Capable de traiter différentes épaisseurs de tôle et des profils longs grâce à sa capacité de force de presse.

Multimédia
Des vidéos de présentation produit et de lignes de production sont disponibles pour la TruBend 1000 Basic Edition.

Caractéristiques techniques

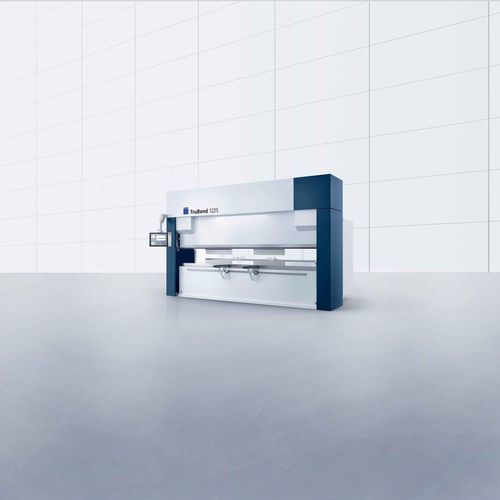

• Modèle référencé à titre d'exemple : TruBend 1225
• Force de presse : 2250 kN
• Longueur de pliage : 4100 mm
• Largeur entre colonnes : 3700 mm
• Profondeur de gueule : 410 mm
• Interface utilisateur : écran tactile
• Vitesse maximale axe Y (opération) : 10 mm/s
• Dimensions exemple (L × l × H) : 4780 mm × 2080 mm × 2900 mm
• Masse exemple : 15000 kg
• Variantes disponibles : Core Model, Classic Model, Comfort Model
• Inclus : pack d'outils supérieurs et inférieurs (selon variante)
