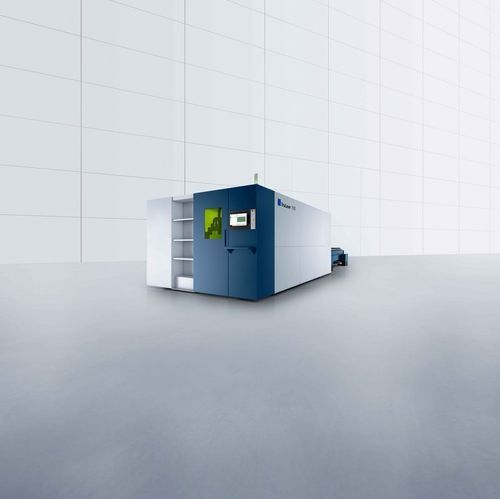

Machine de découpe laser 2D TruLaser 10 series

pour métalde tôleCNC

Présentation
La TruLaser Série 1000 utilise un laser à fibre et une interface opérateur orientée ergonomie pour proposer une solution compacte de découpe laser 2D adaptée à des cadences faibles à moyennes. Les machines disposent de variantes de puissance laser, d'interfaces d'automatisation et de packs procédés pour différents matériaux et géométries.

Points forts

• Solution d'entrée et d'extension économique pour ateliers à productivité faible à moyenne
• Commande Touchpoint intuitive et données de coupe intégrées pour réduire le temps de mise en service
• Résultats de coupe reproductibles sur les matériaux et plages d'épaisseur pris en charge
• Enceinte de protection et protection faisceau pour la sécurité de l'opérateur
• Interfaces prêtes pour l'automatisation et options de manutention et tri des pièces

Applications

• Large spectre d'épaisseurs de tôle (ex. TruLaser 1030 fiber typiquement 1–25 mm)
• Découpe par fusion productive de l'inox mince et de l'acier de construction
• Découpe d'aluminium, laiton, cuivre et inox pelliculé selon configuration
• Procédés et options pour tâches spécifiques : BrightLine fiber, CoolLine, Highspeed, Highspeed Eco, EdgeLine Bevel, etc.

Fonctions et options

• Interface Touchpoint (type tablette) pour une prise en main rapide
• Données de coupe intégrées pour matériaux et épaisseurs (paramètres prétestés TRUMPF)
• Stratégie mono-tête avec réglage automatique de la focale et du diamètre focal
• Nanojonctions et microjonctions pour fixation fiable des pièces et extraction simplifiée
• Part Station et Part Separator pour tri et séparation efficaces
• Fiber Care : support pièces de service pour lasers TruFiber en lien avec contrat d'assistance
• PierceLine : surveillance/contrôle du perçage pour protéger machine et réduire le temps de perçage
• BrightLine fiber pour des bords de coupe améliorés selon épaisseur
• CoolLine pour refroidissement ciblé lors de la découpe de l'acier épais
• Highspeed et Highspeed Eco pour augmentation du débit et réduction de la consommation de gaz
• Changeur automatique de buse et stratégies automatiques pour fonctionnement continu
• Protection anti-collision, Smart Collision Prevention et DetectLine pour fiabilité du procédé
• AdjustLine pour adaptation du procédé à la qualité des matériaux
• Sorting Guide, Drop&Cut, application MobileControl et Cutting Guide pour assistance caméra et logicielle
• Écosystème logiciel : TruTops Boost et Smart View pour programmation et supervision

Caractéristiques techniques (extrait — points clés)
Modèles : TruLaser 1030 fiber / TruLaser 1040 fiber / TruLaser 1060 fiber
Dimensions (L × l × H) : 9333 mm × 5990 mm × 2200 mm (1030) · 11150 mm × 6650 mm × 2200 mm (1040) · 15500 mm × 7150 mm × 2200 mm (1060)
Poids machine de base : 9400 kg (1030) · 12000 kg (1040) · 16500 kg (1060)
Vitesse maximale (simultanée) : 140 m/min pour toutes les variantes
Champ d'action (X × Y) : 3000 mm × 1500 mm (1030) · 4000 mm × 2000 mm (1040) · 6000 mm × 2500 mm (1060)
Poids maxi pièce sans changeur palettes lourdes : 900 kg (1030) · 2000 kg (1040) · 2900 kg (1060)
Poids maxi pièce avec changeur palettes lourdes : 1800 kg (1030) · 3300 kg (1040) · 4900 kg (1060)
Options laser (exemples) : TruFiber 4000 / 6000 / 9000 / 12000 (voir fiche produit pour les puissances disponibles)

Note
De nombreuses options et packs procédés existent (BrightLine fiber, CoolLine, Highspeed, Nanojonctions, EdgeLine Bevel, PierceLine, etc.). Les capacités machine et épaisseurs maximales dépendent de la puissance laser choisie et de la configuration. Vérifier les spécifications finales sur la fiche technique produit.
