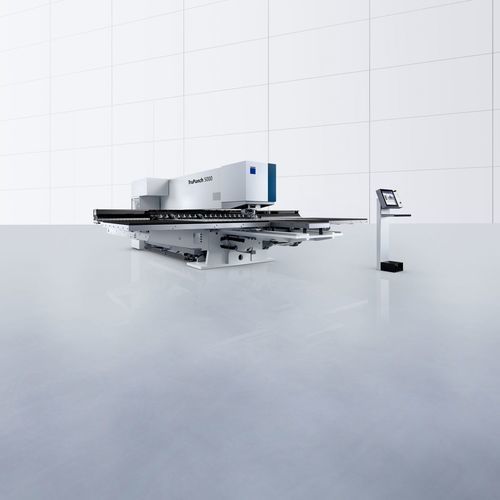

Poinçonneuse CNC TruPunch 5000

hydrauliquepour métalpoinçonnage

Présentation
La TruPunch 5000 est une poinçonneuse industrielle haute performance pour la production en série. Elle associe cadences élevées, sécurité des procédés et options d'automatisation modulaires. Des entraînements sans jeu et une C‑axe à grande vitesse permettent un taraudage rapide et l'usinage productif de contours complexes. L'entraînement hydraulique autorise le poinçonnage jusqu'à 1 600 courses/min et des vitesses de marquage très élevées; les composants d'automatisation et fonctions intelligentes augmentent la productivité et la fiabilité des processus.

Avantages clés

• Cadences élevées : poinçonnage jusqu'à 1 600 courses/min (selon variante) et marquage jusqu'à 2 800–3 000 courses/min.
• Matrice active (descendante) pour un poinçonnage et un formage sans rayures.
• Large palette d'automatisation : SheetMaster, SortMaster Box / SortMaster Box Linear, DisposeMaster, ToolMaster Linear.
• Changement d'outil rapide avec ToolMaster Linear (magasin d'outils important ; support d'environ 90 outils en configuration).
• Maniement délicat des tôles avec pinces rétractables et tables à billes ou brosses.
• Fonctions de sûreté de procédé : Smart Punch Monitoring, reconnaissance du format, planage intégré, Smart Load, Smart Unload.

Données techniques (extrait)
Formats : grand / moyen. Largeur : 7610 mm / 6540 mm. Profondeur : 8171 mm / 7395 mm. Hauteur : 2072 mm / 2072 mm. Poinçonnage (E = 1 mm) : 1350 tr/min (grand) / 1600 tr/min (moyen). Marquage : jusqu'à 3000 tr/min (valeurs tableau ; overview mentionne 2 800–3 000 tr/min). Champ X / Y de poinçonnage : 3050 mm / 1550 mm (grand) ; 2500 mm / 1250 mm (moyen). Épaisseur tôle max. : 8 mm. Poids pièce max. : 280 kg (grand) / 200 kg (moyen). Force de poinçonnage max. : 220 kN. Temps de changement MultiTool : 0,3 s. Outils/pinces : 21 / 4 (grand) ; 18 / 3 (moyen). Dimensions pièces évacuées : trappe 500 x 500 mm ; goulotte fixe 80 x 50 mm. Consommation moyenne : 0,5 kW (veille) ; 9,5 kW (production).

Applications

• Poinçonnage, emboutissage et marquage à cadence élevée pour pièces complexes.
• Lignes automatisées avec chargement, déchargement et tri intégrés.
• Pièces nécessitant surface sans rayures ou usinage sans squelettes.

Caractéristiques / spécifications

• Modèle : TruPunch 5000
• Fabricant : TRUMPF
• Catégorie : poinçonneuses
• Cadence de poinçonnage : jusqu'à 1 600 tr/min (selon variante)
• Cadence de marquage : jusqu'à 2 800–3 000 tr/min
• Formats : grand et moyen (voir données techniques)
• Épaisseur max. tôle : 8 mm
• Force de poinçonnage max. : 220 kN
• Automatisation outils : ToolMaster Linear
• Changement MultiTool : 0,3 s
• Options d'automatisation : SheetMaster, SortMaster Box, SortMaster Box Linear, DisposeMaster, ToolMaster Linear
• Consommation moyenne (production) : 9,5 kW ; veille auto : 0,5 kW
