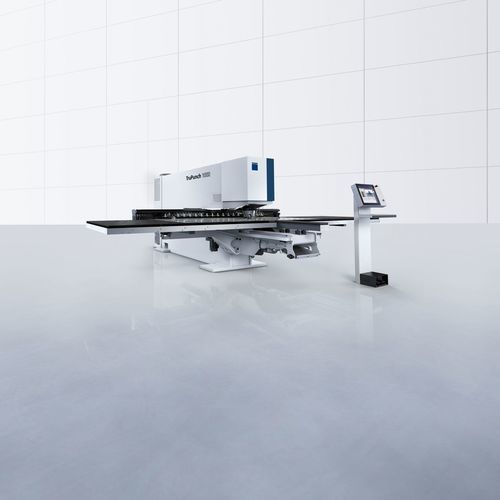

Poinçonneuse CNC TruPunch 1000

électriquepour métalpoinçonnage

Présentation
La TruPunch 1000 (S05) est une poinçonneuse compacte d'entrée de gamme conçue pour la production économique de petites séries et de pièces tôles simples. Elle combine poinçonnage, taraudage formant, extrusion et pliage de pattes en une seule serrage sans reprise, permettant l'usinage complet de tôles de format moyen et de petits lots.

Principaux avantages

• Polyvalence procédés : poinçonnage, formage de filet, extrusion et pliage de pattes en une seule configuration.
• Compatibilité d'outils étendue : prise en charge d'outils TRUMPF comme MultiTool et MultiShear pour opérations de coupe et de formage.
• Ergonomie opérateur : Touchpoint HMI pour une programmation intuitive et une mise en route rapide.
• Options économes en matériau : usinage sans restes et séparation optimisée pour réduire les chutes.

Applications / Exemples

• Composants électroniques : pattes, godets, emboutis et fonctions par rouleaux réalisées avec outils de marche, outils de pattes, outils godet rectangulaire/ronde et outils rouleaux.
• Pièces tôles générales : nervurage, opérations MultiCut, emboutissage en godet et opérations de décalage/roulage.

Équipements et options

• Tables à brosses pour un manutention délicate des tôles.
• On-Demand Drive : régulation hydraulique de la tête de poinçonnage pour réduire bruit et sollicitation hydraulique.
• Convoyeur de pièces pour une évacuation fiable des pièces poinçonnées.
• IHM Touchpoint et logiciel TruTops Boost pour la programmation et la gestion de production.

Données techniques (petit / moyen format)
Modèle : TruPunch 1000 (S05) petit — TruPunch 1000 (S05) moyen
Dimensions (L x P x H) : 6000 x 7144 x 2155 mm — 6550 x 7144 x 2155 mm
Vitesse de poinçonnage (E = 1 mm) : 600 tr/min — 600 tr/min
Vitesse de marquage : 1300 tr/min — 1300 tr/min
Course X : 2050 mm — 2500 mm
Course Y : 1250 mm — 1250 mm
Épaisseur tôle max. : 6,4 mm — 6,4 mm
Poids pièce max. : 150 kg — 150 kg
Force de poinçonnage max. : 165 kN — 165 kN
Temps de changement MultiTool : 2,4 s — 2,4 s
Positions d'outils (petit / moyen) : 15 / 18 (plus 2 pinces)
Taille pièces évacuées (ex.) : trappe 180 x 150 mm ; avec table mobile jusqu'à 180 x 500 mm ; goulotte fixe jusqu'à 460 x 500 mm
Consommation moyenne (arrêt auto) : 0,3 kW ; production : 4,3 kW

Caractéristiques / Spécifications

• Modèle : TruPunch 1000 (S05)
• Type de machine : poinçonneuse (compacte, entrée de gamme)
• Procédés : poinçonnage, taraudage formant, extrusion, pliage de pattes
• Épaisseur tôle max. : 6,4 mm
• Force de poinçonnage max. : 165 kN
• Vitesse de poinçonnage (E = 1 mm) : jusqu'à 600 tr/min
• Vitesse de marquage : jusqu'à 1300 tr/min
• Champ X × Y : 2050 × 1250 mm (petit) ou 2500 × 1250 mm (moyen)
• Poids pièce max. : 150 kg
• Temps de changement MultiTool : 2,4 s
• Consommation typique : veille 0,3 kW, production 4,3 kW
