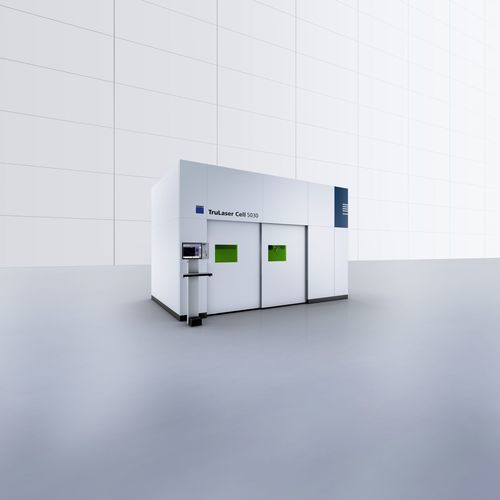

Machine de découpe laser 2D TruLaser Cell 5030

laser 3Dpour métalpour profilés en aluminium

Présentation
La TruLaser Cell 5030 est un modèle d'entrée de gamme conçu pour la découpe laser 2D/3D et le soudage laser. Adaptée aux petites et moyennes séries et aux changements fréquents de pièces, elle garantit un faible coût horaire et peut être équipée de lasers TruDisk ou TruFiber ainsi que des fonctions éprouvées de la gamme TruLaser Cell.

Points forts

• Coûts d'exploitation maîtrisés : investissement réduit et faible coût machine-heure pour petites et moyennes séries.
• Flexibilité des procédés : optique volante et solution 2-en-1 LLK permettant découpe et soudage avec un seul câble laser (changement d'optique requis).
• Manipulation rapide et fiable : accouplement magnétique pour optiques et portes coulissantes rapides pour réduire les arrêts et faciliter la maintenance.
• Ergonomie opérateur : Teachbox et écran tactile, TruTops Cell Shopfloor pour ajuster rapidement les programmes sur la machine.

Laser et système
Compatible avec les lasers TruDisk (solide) et TruFiber. TruDisk offre une excellente qualité de faisceau et des vitesses de coupe élevées ; la commande adapte automatiquement le traitement lors du changement d'optique entre coupe et soudage.

Fiabilité machine et aides au procédé
L'accouplement magnétique limite les dommages mécaniques en cas de collision et permet une remise en service rapide sans intervention externe. La technologie X-Blast augmente l'écart buse/feuille pour améliorer la stabilité du procédé sur pièces 3D et la qualité des bords et soudures.

Applications

• Découpe laser 2D et 3D et soudage laser pour petites et moyennes séries.
• Pièces automobiles (ex. hayons, éléments d'assise), découpe et refilage de pièces embouties.
• Soudage laser de pièces tridimensionnelles (ex. roues de ventilateur) pour réduire les retouches et l'usage de matière.

Données techniques (extrait)
Plages de déplacement : X = 3000 mm ; Y = 1500 mm ; Z = 700 mm ; B = ±135° ; C = n × 360°
Dimension max. pièce utilisable : X = 2540 mm ; Y = 1040 mm ; Z = 470 mm
Vitesses max. axes : X/Y/Z = 60 m/min ; simultanée = 104 m/min ; B/C = 60 tr/min
Accélérations max. : X/Y/Z = 8 m/s² ; simultanée = 13,8 m/s² ; B = 200 rad/s² ; C = 100 rad/s²
Précision de positionnement : axes linéaires = 0,08 mm ; axe B = 0,015°
Puissance laser : 3000 W – 4000 W ; lasers disponibles : TruDisk, TruFiber

Caractéristiques techniques

• Modèle : TruLaser Cell 5030
• Applications : découpe laser 2D/3D, soudage laser
• Lasers compatibles : TruDisk, TruFiber
• Puissance laser disponible : 3000 W – 4000 W
• Courses : X = 3000 mm ; Y = 1500 mm ; Z = 700 mm ; B = ±135° ; C = rotation continue (n × 360°)
• Dimensions pièce max. utilisable (X × Y × Z) : 2540 × 1040 × 470 mm
• Vitesses linéaires max. (X/Y/Z) : 60 m/min ; simultanée : 104 m/min
• Accélérations max. (X/Y/Z) : 8 m/s² ; simultanée : 13,8 m/s² ; B : 200 rad/s² ; C : 100 rad/s²
• Précision de positionnement : 0,08 mm (linéaires) ; 0,015° (B)
• Fonctions notables : accouplement magnétique pour optiques, X-Blast, optique volante, Teachbox et écran tactile, intégration TruTops Cell Shopfloor, LLK 2-en-1 pour coupe et soudage
