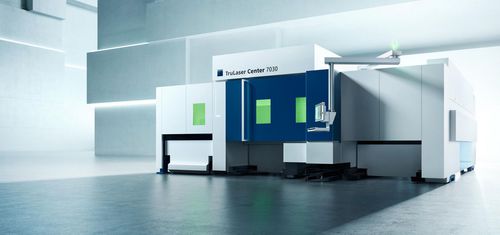

Machine de découpe laser 2D TruLaser Center 7030

de tôleCNCcompacte

Résumé
La TruLaser Center 7030 est une table de découpe laser 2D compacte et entièrement automatisée qui intègre programmation, coupe, prélèvement, tri et dépôt dans une même cellule. Conçue pour la production continue à haut débit, elle assure la manipulation fiable de pièces petites et délicates.

Points forts et fonctions

• Chaîne de production entièrement automatisée : propositions de programmation, découpe laser, prélèvement, tri et dépôt.
• Vision Equipment : caméras et éclairage pour la transparence du processus et la surveillance.
• SmartGate : appui mobile synchronisé avec la tête de coupe pour éviter le basculement et les soudures indésirables ; vérin éjecteur cherchant les points d'expulsion optimaux.
• SmartLift : broches réglables qui soulèvent les pièces par le dessous pour stabiliser les géométries délicates lors du prélèvement.
• SortMaster Speed : prélèvement et empilage à grande vitesse sur jusqu'à huit palettes/conteneurs avec interruption minimale du processus de coupe.
• SortMaster Box Linear : tri parallèle des petites pièces vers huit conteneurs.
• LoadMaster Center / options LoadMaster : chargement automatique des tôles et technologie de pelage robuste pour une séparation fiable des feuilles.
• Changeur automatique de buse : sélection programmée des buses avec stockage en armoire pour préparation en parallèle.
• Concept hybride : axe additionnel dynamique sur la tête de coupe pour exploiter de fortes vitesses d'avance sur coins et contours complexes.
• TruTops Boost : génération automatique de propositions de découpe, prélèvement et tri en tenant compte des conditions physiques pour éviter le basculement et optimiser le flux.
• Options de liaison magasin : connexion avant ou latérale aux magasins (ex. TruStore ou magasins tiers) pour l'approvisionnement en matériau et le stockage des pièces finies.

Applications et matériaux
L'appareil traite les applications courantes de découpe de tôles et peut usiner acier, inox, aluminium, cuivre et laiton. Il est particulièrement performant sur tôles fines et permet d'extraire de manière fiable des pièces très petites ou fragiles.

Automatisation & logiciel

• Intégration des modules matériels automatisés (SmartGate, SmartLift, SortMaster Speed/Box Linear, LoadMaster) avec TruTops Boost pour l'assistance au flux.
• Prêt pour l'Industrie 4.0 avec connectivité et interfaces OPC UA ; Smart View pour la surveillance et l'analyse machine.
• Options d'intégration avec systèmes de magasinage et outils de planification de production.

Cas d'utilisation / Points clés

• Production entièrement automatisée du programme à la pièce triée pour la découpe laser à haut débit.
• Prélèvement et empilage fiables des grandes pièces comme des pièces extrêmement filigranes.
• Appuis et éjections intelligents réduisant la casse et les interruptions de manutention.
• S'adapte à une large gamme de géométries et d'épaisseurs dans les limites de la machine.

Caractéristiques / spécifications techniques

• Modèle : TruLaser Center 7030
• Marque : TRUMPF
• Surface d’implantation — Longueur : 10135 mm
• Surface d’implantation — Largeur (chariot sorti) : 10720 mm
• Surface d’implantation — Largeur (chariot rentré) : 6420 mm
• Surface d’implantation — Hauteur : 3050 mm
• Poids avec tous les groupes : 38860 kg
• Champ nominal — Axe X : 3000 mm
• Champ nominal — Axe Y : 1500 mm
• Champ nominal — Axe Z : 120 mm
• Options laser : TruFiber 6001 (6000 W) ou TruFiber 12001 (12000 W)
• Epaisseurs maxi indicatives : acier / inox 12,7 mm ; aluminium / laiton / cuivre 6 mm
• SmartGate déchargement — Taille maxi : 160 mm x 160 mm ; Taille mini : 30 mm x 30 mm
• SortMaster Speed déchargement — Taille maxi : 2000 mm x 1500 mm ; Taille mini : 90 mm x 60 mm
• Modules d'automatisation standards : SmartGate, SmartLift, SortMaster Speed, SortMaster Box Linear, LoadMaster Center
• Logiciel / intégration : TruTops Boost ; interfaces OPC UA ; Smart View
