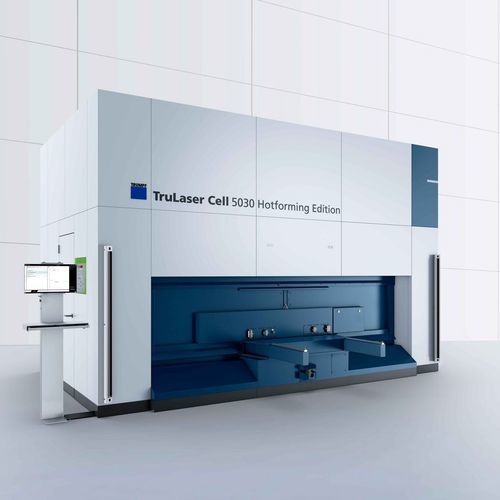

La TruLaser Cell 5030 Hotforming Edition est une machine de découpe laser 3D de milieu de gamme, conçue pour la découpe de pièces embouties à chaud. Elle reprend de nombreuses fonctions des modèles supérieurs pour offrir une entrée de gamme automatisée rentable tout en conservant la robustesse industrielle et la précision de mouvement.

Avantages clés

• Découpe 3D 5 axes : positionnement 3D complet pour géométries complexes et programmation CN flexible.
• Source laser : TruFiber disponible de 3000 W à 4000 W pour applications exigeantes.
• Dynamique : Dynamic Level 3 pour de bonnes performances de base adaptées au segment.
• Réduction des temps non productifs : plateau tournant et mouvements d'approche/éloignement optimisés.
• Options de procédé : buse X-Blast, FastLine Cell Basic, ObserveLine (Comfort & Professional) pour stabiliser et accélérer la production.

Surface d'implantation compacte
Conception ergonomique et compacte : le plateau tournant est accessible par l'avant et les côtés, ce qui facilite l'intégration en atelier et la manutention des pièces.

Technologie de buse X-Blast
La buse X-Blast offre une plage d'utilisation supérieure aux buses standards, augmentant la distance de travail, réduisant les collisions de buse et améliorant la stabilité du procédé et la qualité des pièces.

Applications

• Découpe en grande série de pièces formées à chaud (ex. parois de cadre, montants B automobile).
• Production flexible de composants 3D complexes nécessitant une programmation CN et des temps de réglage réduits.

Logiciel et automatisation
TruTops Cell gère l'importation et la correction des données CAO 3D, la génération automatique de propositions de découpe et d'outillages. Les options d'intégration et les interfaces numériques facilitent la programmation en atelier, le suivi et la connexion aux systèmes d'usine.

Caractéristiques / spécifications techniques

• Nombre d'axes max. : 5
• Plage de déplacement : X = 3300 mm ; Y = 1500 mm ; Z = 600 mm
• Plage axe B : ± 135 °
• Plage axe C : n × 360 °
• Dimension max. pièce (X × Y × Z) : 2840 mm × 1040 mm × 370 mm
• Vitesse max. axes (parallèles) : X = 60 m/min ; Y = 60 m/min ; Z = 60 m/min
• Vitesse axiale simultanée max. : 104 m/min
• Vitesse max. axe B : 60 1/min ; axe C : 60 1/min
• Accélérations max. axes (parallèles) : X = 9,5 m/s² ; Y = 9,5 m/s² ; Z = 9,5 m/s²
• Accélération simultanée max. : 16,5 m/s²
• Accélération max. axe B : 200 rad/s² ; axe C : 100 rad/s²
• Précision positionnement axes linéaires (X, Y, Z) : 0,08 mm
• Précision positionnement axe rotatif (B) : 0,015 °
• Puissance laser maxi : 3000 W - 4000 W
• Lasers disponibles : TruFiber
• Automatisation plateau tournant : charge max. par côté 260 kg ; postes de travail : 2
• Temps non productif total typ. : 4,5 s ; Temps de rotation typ. : 2,4 s
• Diamètre plateau tournant : 4000 mm ; Hauteur de travail : 700 mm
