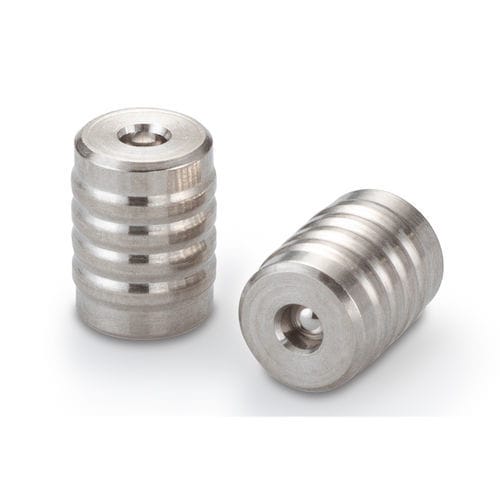

Clapet anti-retour à bille CCPI series

de gazen plastiqueen métal

Ce clapet anti-retour de type cartouche est conçu spécifiquement pour une installation dans des tubes souples, des boîtiers en plastique et des raccords. La valve peut être installée dans les deux sens, offrant des capacités de flux avant ou arrière. La valve est entièrement en acier inoxydable, ce qui assure une compatibilité avec une large gamme de fluides et de gaz. De plus, elle est disponible avec une bille en céramique pour une meilleure résistance à la corrosion. Un siège métallique de haute qualité assure une faible fuite, une pression de fissuration répétable et une longue durée de vie. La valve est testée à 100 % pour garantir ses performances. - Configuration de montage : Insertion - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de valve : Métal sur métal Performance générale - Taux de Lohm : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Cage : Acier inoxydable 305 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C ou céramique Numéros de pièce et spécifications - CCPI5510000S : 250 Lohms, 0 kPa (sans ressort), Acier inoxydable 440C, 1INST006189S - CCPI5510004S : 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Acier inoxydable 440C, 1INST006189S - CCPI5510007S : 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Acier inoxydable 440C, 1INST006189S - CCPI5510014S : 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Acier inoxydable 440C, 1INST006189S - CCPI5510040S : 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Acier inoxydable 440C, 1INST006189S - CCPI5510069S : 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), Acier inoxydable 440C, 1INST006189S - CCPI5580000S : 250 Lohms, 0 kPa (sans ressort), Céramique, 1INST006189S - CCPI5580007S : 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Céramique, 1INST006189S - CCPI5580014S : 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Céramique, 1INST006189S - CCPI5580040S : 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Céramique, 1INST006189S - CCPI5580069S : 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), Céramique, 1INST006189S Pièces de rechange et accessoires - CCRT0900170S : Outil d'installation à insertion 558 Series Caractéristiques clés - Clapet anti-retour de type cartouche pour tubes souples, boîtiers en plastique et raccords - Installation bidirectionnelle pour flux avant ou arrière - Construction entièrement en acier inoxydable pour une large compatibilité avec les fluides et les gaz - Option bille en céramique pour une meilleure résistance à la corrosion - Siège métallique de haute qualité pour une faible fuite et une longue durée de vie - Testé à 100 % pour garantir les performances Spécifications techniques - Configuration de montage : Insertion - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement - Type de siège de valve : Métal sur métal - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Matériau du corps : Acier inoxydable 303 - Matériau de la cage : Acier inoxydable 305 - Matériau du ressort : Acier inoxydable 302 - Matériau de la bille : Acier inoxydable 440C ou céramique
