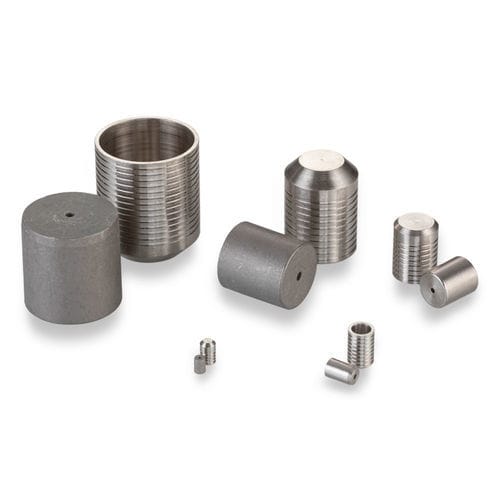

Bouchon cylindrique PLGA1871400A

filetéen alliage de nickelde formage

Ce membre de notre famille classique de bouchons Lee est fabriqué en Monel, un alliage de nickel qui offre une résistance exceptionnelle à la corrosion dans une variété d'applications. Les bouchons Lee restent la méthode la plus simple et la plus réussie pour sceller les trous percés en croix. Lors de l'installation de la goupille, l'expansion contrôlée provoque l'enfoncement des terres et des rainures du bouchon dans le matériau environnant, formant des joints indépendants et des anneaux de retenue. Les tailles varient de 0,093 à 0,656 pouces. - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Monel - Matériau du boîtier : Monel Performance générale - Pression d'épreuve (psi x 1000) : Classe 1 : 18, Classe 2 : 24, Classe 3 : 28 Matériaux - Goupille : R405 Monel, Spécification : QQ-N-281, Finition : Cire - Bouchon : R405 Monel, Spécification : QQ-N-281, Finition : - Numéros de pièce et spécifications - Numéro de pièce : PLGA1871400A, Taille : Long, D Max. : 0,1875, D Min. : 0,1866, C Nom. : 0,26, M Nom. : 0,235, K Nom. : 0,154, L Nom. : 0,181, Poids (g) : 0,95, A Min. : 0,253, N Dia. Ref. : 0,156, W Min. : 0,063, Alésage Dia. Classe 1 : 0,1875 - 0,19, Alésage Dia. Classe 2 : 0,1875 - 0,189, Alésage Dia. Classe 3 : 0,1875 - 0,188 Pièces de rechange et accessoires - Numéro de pièce : CUTA1870203A, Description : Ensemble d'outils d'installation - Numéro de pièce : CUTA1870103B, Description : Ensemble d'outils d'extraction - Numéro de pièce : CUTA1871103A, Description : Jauge - Numéro de pièce : PLGA1971400A, Description : Bouchon Lee surdimensionné long - Pour les dimensions, veuillez vous référer à l'onglet Numéros de pièce et spécifications. - Pour plus d'informations : Manuel technique hydraulique des solutions aérospatiales, énergétiques et de sport automobile Page A34 - Enveloppe CAO : Modèle long de bouchon Lee Monel 187 (le téléchargement nécessite la soumission d'un formulaire) - Procédure d'installation : PS 203 REV L : Critères de conception et procédures d'installation et d'extraction pour les bouchons d'expansion Lee (le téléchargement nécessite la soumission d'un formulaire) - Outils d'installation et de fabrication : CUTA1870203A : Outil d'installation de bouchon, CUTA1870103B : Ensemble d'outils d'extraction de bouchon, CUTA1871103A : Jauge de bouchon (les téléchargements nécessitent la soumission d'un formulaire) - Vidéo produit : Aperçu des caractéristiques et avantages du bouchon d'expansion Lee - Article : Les bouchons A.F.O.® à double étanchéité offrent des fonctions de précharge et de purge - Toutes les dimensions sont en pouces. Ces informations sont fournies à titre de référence uniquement. Faits clés sur le produit : - Diamètre du bouchon : 0,187 pouces - Diamètre maximal du passage scellable : 0,156 pouces - Pression d'épreuve : 28 000 psi - Matériau du bouchon : Monel - Matériau du boîtier : Monel
