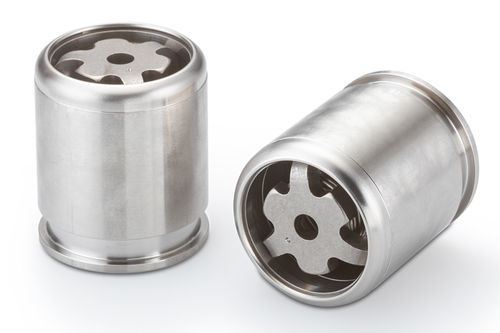

Clapet anti-retour à cartouche CKBA series

à soupapeen acier inoxydable

Ce clapet anti-retour de style cartouche a un diamètre de seulement 0,989 pouces et une longueur de 1,1 pouce. Son design unique maximise le flux libre dans un format très court et compact. Il est idéal pour les applications avec des débits allant jusqu'à 80 GPM. - Clapets anti-retour à clapet - Diamètre : 1 pouce - Taux de Lohm : 3,5 Lohms max - Pressions de fonctionnement : Jusqu'à 5000 psi - Fuite : 1 goutte / heure à 5000 psi Performance Générale - Fuite maximale dans la direction vérifiée à 5 psid : 1 goutte / minute - Fuite maximale dans la direction vérifiée à 1000-5000 psid : 1 goutte / heure - Taux de Lohm à 15 psid et plus : 3,5 Lohms maximum - Pression nominale du système : Jusqu'à 5000 psi - Poids nominal : 55 grammes - Fluide de test : MIL-PRF-83282 à 85°F Matériaux - Corps : 15-5PH CRES (AMS 5659) - Clapet : 440C CRES (AMS 5630) - Ressort : 17-7PH CRES (AMS 5678) - Retenue : 304 CRES (QQ-P-35) - Cage : 304 CRES (ASTM A 666) - Finition : Toutes les pièces CRES passivées. Numéros de Pièces & Spécifications - CKBA1000601A : Pression de fissuration (psid) : 1,5 Maximum, Taux de Lohm : 3,5 Lohms Maximum - CKBA1000605A : Pression de fissuration (psid) : 5 ± 3, Taux de Lohm : 3,5 Lohms Maximum Images - Courbe de débit : Performance de la valve sur MIL-PRF-83282 à 85°F - Vue en coupe - Vue dimensionnelle : Toutes les dimensions sont en pouces. - Détails du trou d'installation : Toutes les dimensions sont en pouces. Faits Clés sur le Produit - Clapets anti-retour à clapet - Diamètre : 1 pouce - Taux de Lohm : 3,5 Lohms max - Pressions de fonctionnement : Jusqu'à 5000 psi - Fuite : 1 goutte / heure à 5000 psi Caractéristiques / Spécifications Techniques - Clapet anti-retour de style cartouche - Diamètre : 0,989 pouces - Longueur : 1,1 pouce - Débit : jusqu'à 80 GPM - Fuite maximale : 1 goutte/min à 5 psid, 1 goutte/heure à 1000-5000 psid - Taux de Lohm : 3,5 Lohms max à 15 psid et plus - Pression nominale du système : jusqu'à 5000 psi - Poids nominal : 55 grammes - Fluide de test : MIL-PRF-83282 à 85°F - Matériau du corps : 15-5PH CRES (AMS 5659) - Matériau du clapet : 440C CRES (AMS 5630) - Matériau du ressort : 17-7PH CRES (AMS 5678) - Matériau de la retenue : 304 CRES (QQ-P-35) - Matériau de la cage : 304 CRES (ASTM A 666) - Finition : Toutes les pièces CRES passivées - Numéros de pièces disponibles : CKBA1000601A, CKBA1000605A
