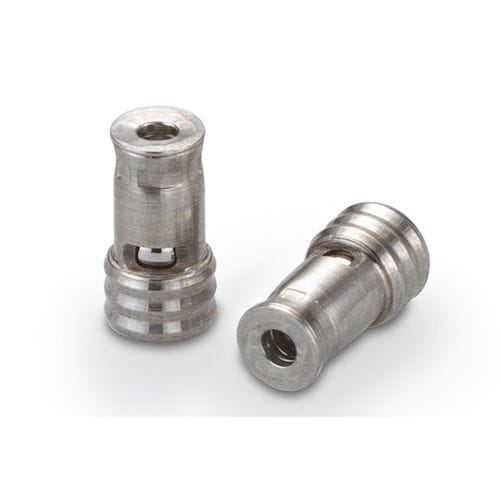

Clapet anti-retour à cartouche CCPI series

push-inpour boitier en plastiquepour applications médicales

Ce clapet anti-retour de type cartouche est conçu spécifiquement pour être installé dans de nombreux raccords médicaux courants et boîtiers en plastique. La valve peut être installée dans les deux sens, offrant des capacités de flux avant ou arrière. La valve est entièrement en acier inoxydable, ce qui assure une compatibilité avec une large gamme de fluides et de gaz. De plus, elle est disponible avec une bille en céramique pour une meilleure résistance à la corrosion. Un siège métallique de haute qualité offre une faible fuite, une pression de fissuration répétable et une longue durée de vie. La valve est testée à 100 % pour garantir ses performances. - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 2,54 mm - Taux de Lohm : 750 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de valve : Métal sur métal Performance générale - Taux de Lohm : 750 Lohms - Fuite : 10 SCCM (max) à 500 kPa (72,5 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Arrêt : Acier inoxydable 303 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C ou céramique Numéros de pièce et spécifications - CCPI2510000S : 750 Lohms, 0 kPa (sans ressort), Acier inoxydable 440C, 1INST012735S - CCPI2510004S : 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Acier inoxydable 440C, 1INST012735S - CCPI2510007S : 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Acier inoxydable 440C, 1INST012735S - CCPI2510014S : 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Acier inoxydable 440C, 1INST012735S - CCPI2510040S : 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Acier inoxydable 440C, 1INST012735S - CCPI2580000S : 750 Lohms, 0 kPa (sans ressort), Céramique, 1INST012735S - CCPI2580004S : 750 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), Céramique, 1INST012735S - CCPI2580007S : 750 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), Céramique, 1INST012735S - CCPI2580014S : 750 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), Céramique, 1INST012735S - CCPI2580040S : 750 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), Céramique, 1INST012735S Pièces de rechange et accessoires - CCRT0024277S : Outil d'installation avant à emboîtement 2,5 mm - CCRT0048048S : Outil d'installation arrière à emboîtement 2,5 mm - Courbe de débit, section transversale, détails dimensionnels et du trou d'installation : Voir les images dans la galerie pour les dessins de référence et les courbes de performance. Faits clés sur le produit : - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 2,54 mm - Taux de Lohm : 750 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de valve : Métal sur métal Procédures d'installation : - Procédures d'installation avant et arrière disponibles (voir documents). - Outils d'installation et de fabrication : Numéro de dessin de l'outil avant : CCRT0024277S, Numéro de dessin de l'outil arrière : CCRT0048048S Enveloppe CAO : - Modèle de clapet anti-retour à emboîtement 2,5 mm disponible (voir section CAO). Manuel : - Manuel de microhydraulique industrielle des solutions automobiles et industrielles (voir documents). Spécifications techniques / Caractéristiques : - Clapet anti-retour de type cartouche pour raccords médicaux et boîtiers en plastique - Installation bidirectionnelle (flux avant ou arrière) - Construction entièrement en acier inoxydable ; bille en céramique en option - Faible fuite, pression de fissuration répétable, longue durée de vie - Testé à 100 % fonctionnellement - Corps : Acier inoxydable 303 - Arrêt : Acier inoxydable 303 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C ou céramique - Taux de Lohm : 750 Lohms - Fuite : 10 SCCM (max) à 500 kPa (72,5 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement
