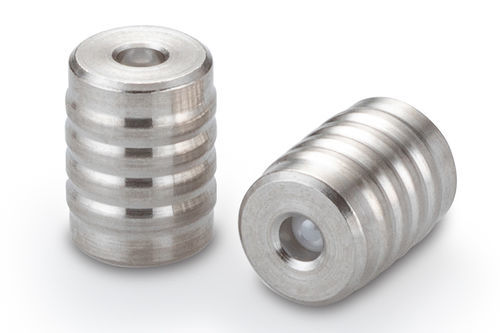

Clapet anti-retour à cartouche CCPI series

à billepush-inpour applications de haute pureté

Cette vanne anti-retour de type cartouche est fabriquée en acier inoxydable 316L de qualité médicale et équipée d'une bille en céramique pour une meilleure compatibilité avec les fluides et gaz agressifs. Cette vanne est spécialement conçue pour être installée dans des boîtiers en plastique, des raccords ou des tubes souples. La vanne peut être installée dans les deux sens, offrant des capacités de flux avant ou arrière. La vanne dispose d'un siège métallique de haute qualité qui assure une faible fuite, une pression de fissuration répétable et une longue durée de vie. La vanne est testée à 100 % pour garantir ses performances. - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de vanne : Métal Performance générale - Taux de Lohm : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 316L - Cage : Acier inoxydable 316L - Ressort : Acier inoxydable 316L - Bille : Céramique Numéros de pièce et spécifications - Numéro de pièce : CCPI5540000S, Taux de Lohm : 250 Lohms, Pression de fissuration : 0 kPa (sans ressort), Matériau de la bille : Céramique, Numéro de dessin du trou d'installation : 1INST006189S - Numéro de pièce : CCPI5540007S, Taux de Lohm : 250 Lohms, Pression de fissuration : 7 ± 5 kPa (1 ± 0,7 psid), Matériau de la bille : Céramique, Numéro de dessin du trou d'installation : 1INST006189S - Numéro de pièce : CCPI5540014S, Taux de Lohm : 250 Lohms, Pression de fissuration : 14 ± 5 kPa (2 ± 0,7 psid), Matériau de la bille : Céramique, Numéro de dessin du trou d'installation : 1INST006189S - Numéro de pièce : CCPI5540040S, Taux de Lohm : 250 Lohms, Pression de fissuration : 40 ± 15 kPa (6 ± 2,2 psid), Matériau de la bille : Céramique, Numéro de dessin du trou d'installation : 1INST006189S Faits clés sur le produit - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 5,46 mm - Taux de Lohm : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de vanne : Métal Installation et accessoires - Procédure d'installation : Procédure d'installation de la vanne anti-retour à emboîtement série 558 - Numéro de dessin de l'outil d'installation : CCRT0900170S Courbe de débit, coupe transversale et vues dimensionnelles disponibles dans la galerie d'images. - Testée à 100 % fonctionnellement - Acier inoxydable 316L de qualité médicale - Bille en céramique pour fluides/gaz agressifs - Conçue pour boîtiers en plastique, raccords ou tubes souples - Installation de flux avant ou arrière - Faible fuite, pression de fissuration répétable, longue durée de vie
