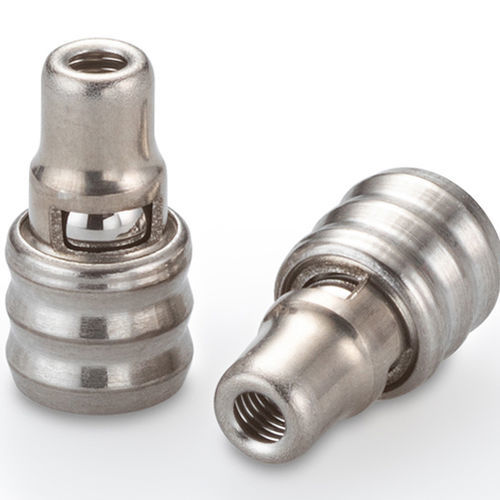

Clapet anti-retour à cartouche CCPI series

push-inen acier inoxydable

Ce clapet anti-retour de type cartouche offre une capacité de débit optimisée pour sa taille. Le design unique à barbes permet une installation facile par "insertion" dans des boîtiers et raccords en plastique, assurant ainsi la rétention et empêchant toute fuite de contournement. La valve peut être installée dans les deux sens, offrant des capacités de flux avant ou arrière. La conception entièrement en acier inoxydable de la valve assure une compatibilité avec une large gamme de fluides et de gaz. Un siège métallique de haute qualité offre une faible fuite, une pression de fissuration répétable et une longue durée de vie. La valve est testée à 100 % pour garantir ses performances. - Configuration de montage : Insertion - Dans le plastique - Diamètre : 6,60 mm - Taux de Lohm : 75 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de valve : Métal sur métal Caractéristique | Spécification --- | --- Taux de Lohm | 75 Lohms Fuite | 20 SCCM (max) à 172 kPa (25 psid) sur Air Pression de travail maximale | Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement COMPOSANT | MATÉRIAU --- | --- Corps | Acier inoxydable 303 Cage | Acier inoxydable 305 Ressort | Acier inoxydable 302 Bille | Acier inoxydable 440C Numéros de pièce et spécifications : NUMÉRO DE PIÈCE | TAUX DE LOHM | PRESSION DE FISSURATION | NUMÉRO DE DESSIN DU TROU D'INSTALLATION --- | --- | --- | --- CCPI6510000S | 75 Lohms | 0 kPa (Pas de ressort) | 1INST085542S CCPI6510004S | 75 Lohms | 4 ± 3 kPa (0,6 ± 0,4 psid) | 1INST085542S CCPI6510007S | 75 Lohms | 7 ± 5 kPa (1 ± 0,7 psid) | 1INST085542S CCPI6510014S | 75 Lohms | 14 ± 5 kPa (2 ± 0,7 psid) | 1INST085542S CCPI6510040S | 75 Lohms | 40 ± 15 kPa (6 ± 2,2 psid) | 1INST085542S CCPI6510069S | 75 Lohms | 69 ± 17,3 kPa (10 ± 2,5 psid) | 1INST085542S Pièces de rechange et accessoires : NUMÉRO DE PIÈCE | DESCRIPTION --- | --- CCRT0086564S | Outil d'installation par insertion avant 6,5 mm CCRT0056802S | Outil d'installation par insertion arrière 6,5 mm Caractéristiques clés / Spécifications techniques : - Clapet anti-retour de type cartouche - Capacité de débit optimisée pour la taille - Design à barbes pour une installation facile par insertion - Empêche les fuites de contournement - Installation bidirectionnelle (flux avant ou arrière) - Construction entièrement en acier inoxydable (303, 305, 302, 440C) - Siège métal sur métal pour une faible fuite - Pression de fissuration répétable - Testé à 100 % fonctionnellement - Diamètre : 6,60 mm - Taux de Lohm : 75 Lohms - Fuite : 20 SCCM (max) à 172 kPa (25 psid) sur Air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement - Montage : Insertion - Dans le plastique
