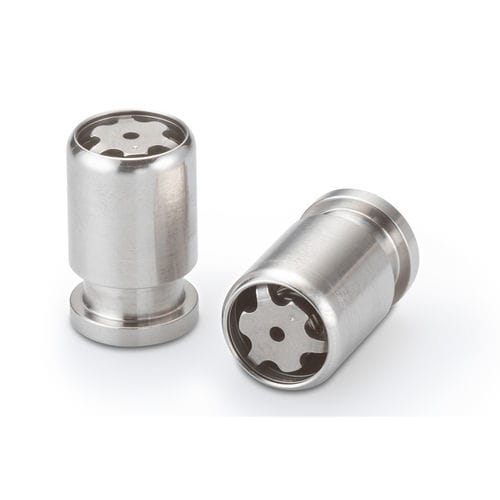

Clapet anti-retour à cartouche CKBA series

à soupapeen acier

Ce clapet anti-retour de style cartouche a un diamètre de seulement 0,483 pouces et une longueur de 0,76 pouces. Son design unique maximise le débit libre dans un format très court et compact. La valve est idéale pour des applications avec des débits allant jusqu'à 22 GPM. - Clapets anti-retour de style à clapet - Diamètre : 0,5 pouces - Taux de Lohm : 14 Lohms max - Pressions de fonctionnement : Jusqu'à 5000 psi - Fuite : 1 goutte / heure à 5000 psi Performance Générale - Fuite maximale dans la direction vérifiée à 5 psid : 1 goutte / minute - Fuite maximale dans la direction vérifiée à 1000-5000 psid : 1 goutte / heure - Taux de Lohm à 15 psid et plus : 14 Lohms maximum - Pression nominale du système : Jusqu'à 5000 psi - Poids nominal : 9 grammes - Fluide de test : MIL-PRF-83282 à 85°F Matériaux - Corps : 15-5PH CRES, AMS 5659 - Clapet : 440C CRES, AMS 5630 - Ressort : 17-7PH CRES, AMS 5678 - Retenue : 304 CRES, QQ-P-35 - Cage : 304 CRES, ASTM A 666 - Finition : Toutes les pièces CRES passivées. Numéros de Pièces & Spécifications - CKBA0500601A : Pression de fissuration (psid) : 1,5 Maximum, Taux de Lohm : 14 Lohms Maximum - CKBA0500605A : Pression de fissuration (psid) : 5 ± 3, Taux de Lohm : 14 Lohms Maximum Images Techniques Supplémentaires - Courbe de débit : Performance de la valve sur MIL-PRF-83282 à 85°F - Vue en coupe : Configuration de flux libre vers l'avant - Vue dimensionnelle : Toutes les dimensions sont en pouces - Détails du trou d'installation : Toutes les dimensions sont en pouces Faits Clés sur le Produit - Clapets anti-retour de style à clapet - Diamètre : 0,5 pouces - Taux de Lohm : 14 Lohms max - Pressions de fonctionnement : Jusqu'à 5000 psi - Fuite : 1 goutte / heure à 5000 psi
