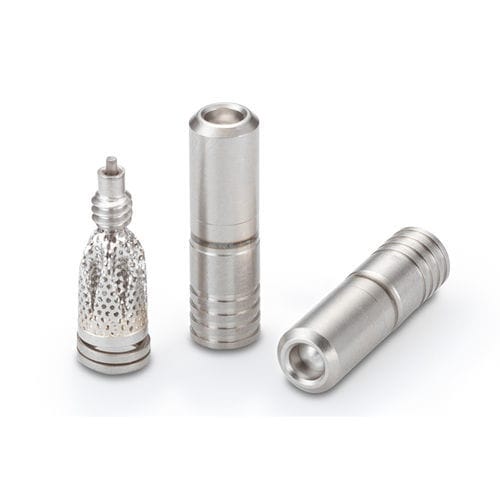

Clapet anti-retour à soupape CKFA series

miniature

Ce clapet anti-retour miniature ne mesure que 0,187 pouces de diamètre et 0,62 pouces de longueur. Ce clapet présente un design à clapet pour maximiser le flux libre dans une direction et empêcher le flux dans l'autre direction. Il est idéal pour les applications avec des débits allant jusqu'à 3 GPM. Un écran de sécurité intégré est disponible pour une protection accrue contre la contamination. - Clapets anti-retour à clapet - Diamètre : 0,187 pouces - Taux de Lohm : 100 Lohms max - Pressions de fonctionnement : Jusqu'à 4000 psi - Fuite : 1 goutte / heure à 4000 psi Performance Générale - Pression de fissuration : 5 ± 3 ou 1 ± 0,5 psid - Fuite maximale dans la direction vérifiée à 5 psid : 1 goutte / minute - Fuite maximale dans la direction vérifiée à 1000-4000 psid : 1 goutte / heure - Taux de Lohm à 15 psid et plus : Non criblé : 100 Lohms, Criblé : 140 Lohms - Pression nominale du système : Jusqu'à 4000 psi - Poids nominal : Non criblé : 1,4 grammes, Criblé avant : 1,8 grammes, Criblé arrière : 1,55 grammes - Taille de trou d'écran disponible : 0,015 pouces nominal - Fluide de test : MIL-PRF-83282 à 85°F Matériaux - Corps : 304 CRES, AMS 5639 - Goupille : 17-4PH CRES, AMS 5643 - Clapet : 15-5PH CRES, AMS 5659 - Ressort : 17-7PH CRES, AMS 5678 - Siège de ressort : 304 CRES, AMS 5639 - Écran (version criblée arrière uniquement) : 303 CRES, QQ-S-763C - Écran (version criblée avant uniquement) : 304L CRES, ASTM A 666 - Brasage (version criblée avant uniquement) : AMS 4774 - Poteau (version criblée avant uniquement) : 303 CRES, QQ-S-763C Finition : Toutes les pièces CRES passivées. Les goupilles sont pré-cirées. Ne pas dégraisser. Ne pas lubrifier. Numéros de Pièces & Spécifications - CKFA1876205A : Pression de fissuration : 5 ± 3, Taux de Lohm : 100 Lohms Maximum, Direction du flux : Avant - CKFA1876201A : Pression de fissuration : 1 ± 0,5, Taux de Lohm : 100 Lohms Maximum, Direction du flux : Avant - CKRA1876205A : Pression de fissuration : 5 ± 3, Taux de Lohm : 100 Lohms Maximum, Direction du flux : Arrière - CKRA1876201A : Pression de fissuration : 1 ± 0,5, Taux de Lohm : 100 Lohms Maximum, Direction du flux : Arrière - CKFA1875205A : Pression de fissuration : 5 ± 3, Taux de Lohm : 140 Lohms Maximum, Taille de trou d'écran : 0,015, Direction du flux : Avant - CKFA1875201A : Pression de fissuration : 1 ± 0,5, Taux de Lohm : 140 Lohms Maximum, Taille de trou d'écran : 0,015, Direction du flux : Avant - CKRA1875205A : Pression de fissuration : 5 ± 3, Taux de Lohm : 140 Lohms Maximum, Taille de trou d'écran : 0,015, Direction du flux : Arrière - CKRA1875201A : Pression de fissuration : 1 ± 0,5, Taux de Lohm : 140 Lohms Maximum, Taille de trou d'écran : 0,015, Direction du flux : Arrière Pièces de Rechange & Accessoires - CUTA1870110C : Ensemble d'outils d'installation / extraction - CKFA1870005A : Goupille de rechange - CUTA1870228C : Ensemble d'outils d'installation / extraction d'écran avant - FSSA1870150B : Écran avant de rechange - Courbes de débit et vues en coupe disponibles pour les configurations non criblées et criblées. - Détails dimensionnels et de trou d'installation fournis à titre de référence (toutes les dimensions en pouces). Spécifications Techniques - Type de valve : Clapet anti-retour à clapet - Diamètre : 0,187 pouces - Longueur : 0,62 pouces - Débit : Jusqu'à 3 GPM - Taux de Lohm : 100 Lohms max (non criblé), 140 Lohms max (criblé) - Pression de fonctionnement : Jusqu'à 4000 psi - Fuite : 1 goutte/heure à 4000 psi - Taille de trou d'écran : 0,015 pouces (versions criblées) - Matériau du corps : 304 CRES - Matériau du ressort : 17-7PH CRES - Matériau du clapet : 15-5PH CRES - Matériau de la goupille : 17-4PH CRES - Poids : 1,4g (non criblé), 1,8g (criblé avant), 1,55g (criblé arrière) - Fluide de test : MIL-PRF-83282 à 85°F
