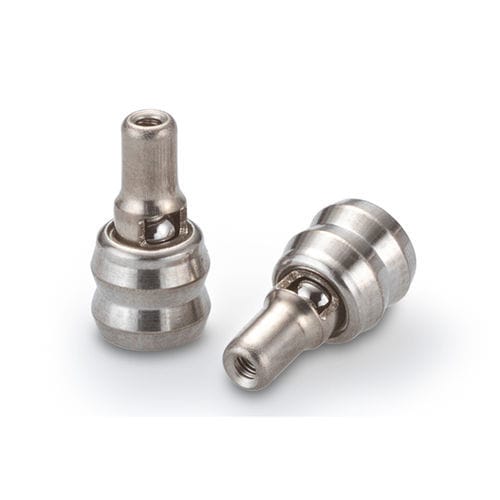

Clapet anti-retour à cartouche CCPI series

push-inen acier inoxydable

Ce clapet anti-retour de type cartouche offre une capacité de débit optimisée pour sa taille. Le design unique à barbes permet une installation facile par emboîtement dans des boîtiers et raccords en plastique, assurant ainsi la rétention et empêchant toute fuite de contournement. La valve peut être installée dans les deux sens, offrant des capacités de débit en avant ou en arrière. La conception tout en acier inoxydable de la valve assure une compatibilité avec une large gamme de fluides et de gaz. Un siège métallique de haute qualité offre une faible fuite, une pression de fissuration répétable et une longue durée de vie. La valve est testée à 100 % pour garantir ses performances. - Configuration de montage : Emboîtement - Dans le plastique - Diamètre : 4,69 mm - Taux de Lohm : 250 Lohms - Pression de travail maximale : Dépend du matériau du boîtier - Type de siège de valve : Métal sur métal Performance générale - Taux de Lohm : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement Matériaux - Corps : Acier inoxydable 303 - Cage : Acier inoxydable 305 - Ressort : Acier inoxydable 302 - Bille : Acier inoxydable 440C Numéros de pièce et spécifications - CCPI4510000S : 250 Lohms, 0 kPa (sans ressort), 1INST055825S - CCPI4510004S : 250 Lohms, 4 ± 3 kPa (0,6 ± 0,4 psid), 1INST055825S - CCPI4510007S : 250 Lohms, 7 ± 5 kPa (1 ± 0,7 psid), 1INST055825S - CCPI4510014S : 250 Lohms, 14 ± 5 kPa (2 ± 0,7 psid), 1INST055825S - CCPI4510040S : 250 Lohms, 40 ± 15 kPa (6 ± 2,2 psid), 1INST055825S - CCPI4510069S : 250 Lohms, 69 ± 17,3 kPa (10 ± 2,5 psid), 1INST055825S Pièces de rechange et accessoires - CCRT0055034S : Outil d'installation avant 4,5 mm à emboîtement - CCRT0055036S : Outil d'installation arrière 4,5 mm à emboîtement - Courbe de débit, vue en coupe, vue dimensionnelle, détails du trou d'installation : Voir les images dans la galerie pour les dessins de référence et les courbes de performance. Spécifications techniques clés : - Montage : Emboîtement (dans le plastique) - Diamètre : 4,69 mm - Taux de Lohm : 250 Lohms - Fuite : 10 SCCM (max) à 172 kPa (25 psid) sur l'air - Pression de travail maximale : Dépend du matériau du boîtier, de la configuration et des conditions de fonctionnement - Type de siège de valve : Métal sur métal - Matériau du corps : Acier inoxydable 303 - Matériau de la cage : Acier inoxydable 305 - Matériau du ressort : Acier inoxydable 302 - Matériau de la bille : Acier inoxydable 440C
