Amplificateur de tension AMC0230D

différentielde mesured'isolement

Description courte
La famille AMC0x30D regroupe des amplificateurs galvanquement isolés de précision avec une entrée haute impédance ±1 V et une sortie différentielle à gain fixe. L'appareil est optimisé pour la mesure de tensions issues de sources à haute impédance (par exemple diviseurs résistifs) et fournit une sortie différentielle insensible aux déplacements de masse, facilitant la transmission sur de longues distances.

Paramètres clés

• Type d'appareil : Mesure de tension
• Plage d'entrée (pp) : ±1 V
• Type de sortie : Différentielle, gain fixe 2 V/V
• Impédance d'entrée : 2,4 GΩ (typ.)
• Classe d'isolation : Basic (AMC0230D)
• Tension d'isolement supportée (VISO) : 3000 Vrms (boîtier D)
• Tension d'isolement de service (VIOWM) : 800 Vrms
• Isolement transitoire (VIOTM) : 4250 Vpk
• CMTI (min) : 150 kV/µs (≈150 V/ns)
• Distances de fuite/entrebroches (min) : 4 mm
• Température de fonctionnement : −40°C à +125°C

Fonctionnalités

• Plage d'entrée linéaire ±1 V
• Très haute impédance d'entrée (~2,4 GΩ) pour limiter la charge sur la source
• Plage d'alimentation : VDD1 = 3,0–5,5 V ; VDD2 = 3,0–5,5 V
• Gain fixe : 2 V/V
• Sortie différentielle insensible aux déplacements de masse
• Faibles erreurs DC :
  • Erreur d'offset : ±0,8 mV (max)
  • Dérive d'offset : ±10 µV/°C (max)
  • Erreur de gain : ±0,25 % (max)
  • Dérive du gain : ±40 ppm/°C (max)
  • Non‑linéarité : ±0,025 % (max)
• Haute CMTI : 150 V/ns (min)
• Faible EMI : conforme CISPR‑11 et CISPR‑25
• Certifications de sécurité : DIN EN IEC 60747‑17 (VDE 0884‑17), UL1577
• Options de boîtier : SOIC 8 broches (D), large et étroit

Médias disponibles (descriptions)

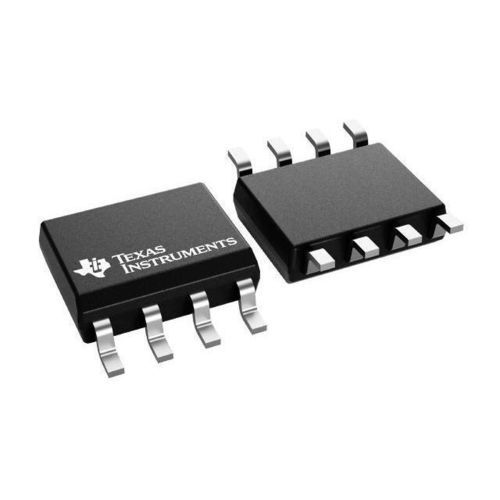

Image d'application typique disponible. Image du routage recommandée disponible. Image du boîtier disponible (D, 8 broches).

Spécifications techniques

• Famille : série AMC0x30D
• Gain fixe : 2 V/V
• Offset d'entrée (max) : 0,008 V (8 mV)
• Dérive d'offset (typ) : 1 µV/°C
• VISO (supportée) : 3000 Vrms (basic, boîtier D)
• VIOTM (transitoire) : 4250 Vpk
• VIOWM (service) : 800 Vrms
• Creepage/clearance min : 4 mm
• Surface boîtier (ex.) : 29,4 mm² (≈4,9 x 6 mm)
• Température de fonctionnement : −40°C à +125°C
