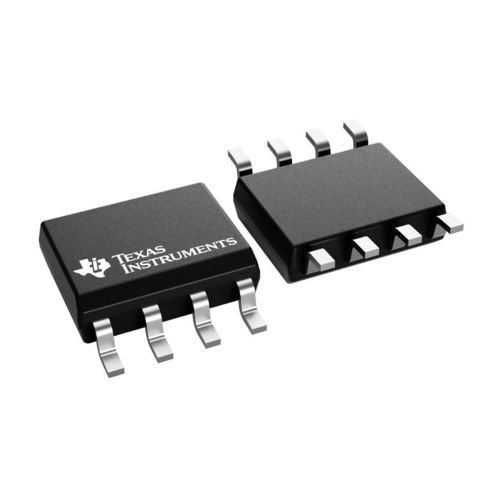

Puce analogique OPA2333

à 2 canaux

Présentation
L'OPA2333 est un amplificateur opérationnel CMOS double à dérive quasi nulle utilisant une technique d'auto‑calibration propriétaire pour obtenir un offset très faible (10 µV max) et une dérive proche de zéro. Conçu pour des applications basse tension et faible consommation, il offre des entrées à haute impédance avec une plage de mode commun dépassant les rails d'environ 100 mV et des sorties rail‑à‑rail se rapprochant des rails (~50 mV).

Description de la famille
La famille OPAx333 évite le croisement lié aux étages d'entrée complémentaires, ce qui préserve la linéarité différentielle lors de l'entraînement d'ADC. L'OPA333 (simple) et l'OPA2333 (double) existent en plusieurs boîtiers miniatures ; toutes les versions sont spécifiées pour −40 °C à 125 °C et acceptent des alimentations simples ou doubles de 1,8 V à 5,5 V.

Principales caractéristiques

• Offset très faible : 10 µV (max)
• Drift quasi nul : 0.05 µV/°C (max)
• Bruit basse fréquence (0,01–10 Hz) : 1,1 µVpp
• Courant de repos faible : 17 µA par canal (typ)
• Alimentation : 1,8 V à 5,5 V (single ou dual)
• Entrée/sortie rail‑à‑rail (RRIO)
• Haute impédance d'entrée et large plage de mode commun
• Boîtiers miniatures disponibles (VSON, SOIC, VSSOP, SC70, SOT‑23)

Paramètres sélectionnés

• Nombre de canaux : 2 (dual)
• Plage de tension d'alimentation : 1,8 V à 5,5 V
• Offset (Vos, 25 °C, max) : 10 µV (0,01 mV)
• Drift d'offset (typ) : 0,02 µV/°C
• Courant de polarisation d'entrée (max) : 200 pA
• Produit gain‑bande (GBW, typ) : 0,35 MHz
• Vitesse de slew (typ) : 0,16 V/µs
• Courant de repos par canal (typ) : 17 µA
• Bruit (Vn à 1 kHz, typ) : 55 nV/√Hz
• CMRR (typ) : 130 dB
• Courant de sortie (Iout, typ) : 5 mA
• Température de fonctionnement : −40 °C à 125 °C
• Architecture : CMOS, auto‑calibration zéro‑dérive
• Plage mode commun entrée : ≈ −0,1 V / +0,1 V par rapport aux rails
• Marges de sortie par rapport aux rails : ≈ ±0,03–0,05 V

Exemples de boîtiers
Boîtiers typiques : VSON 8 broches (3×3 mm), SOIC 8 broches, VSSOP 8 broches ; OPA333 disponible en boîtiers 5 broches (SOT‑23, SC70).

Applications recommandées

• Interfaces capteurs de précision à faible consommation
• Étages drivers d'ADC nécessitant faible offset et faible dérive
• Systèmes alimentés par batterie et basse tension
• Amplification de précision dans des conceptions à encombrement restreint

Caractéristiques techniques

• Modèle : OPA2333 (double, zero‑drift)
• Canaux : 2
• Alimentation : 1,8–5,5 V
• Vos (max, 25 °C) : 10 µV
• Drift d'offset (typ) : 0,02 µV/°C
• Iq par canal (typ) : 17 µA
• Courant de polarisation (max) : 200 pA
• GBW (typ) : 0,35 MHz
• Vn @1 kHz (typ) : 55 nV/√Hz
• CMRR (typ) : 130 dB
• Slew rate (typ) : 0,16 V/µs
• Iout (typ) : 5 mA
• Température de fonctionnement : −40 °C à 125 °C
• Boîtiers (exemples) : SOIC 8 broches, VSON 8 broches (3×3 mm), VSSOP 8 broches, SOT‑23, SC70
