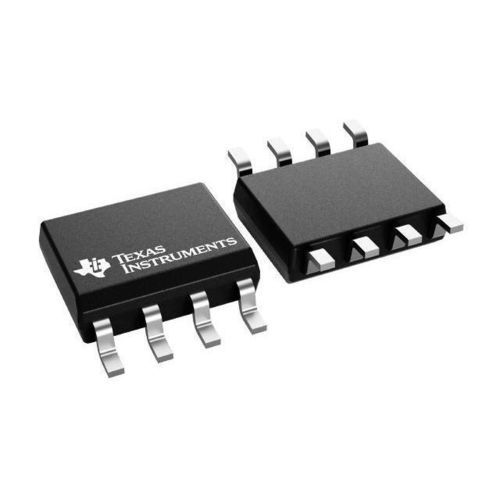

Comparateur pour R&D LM393

de haute précision

Présentation
Le LM393 est un comparateur de tension double (version B disponible : LM393B / LM2903B) composé de deux comparateurs indépendants conçus pour un fonctionnement sur une seule alimentation et sur une large plage de tensions. Les versions B présentent des améliorations : offset réduit, courants de polarisation et d'alimentation plus faibles, délai de propagation diminué et robustesse ESD renforcée (2 kV HBM) grâce à des clampes dédiées. Le courant de repos est en grande partie indépendant de la tension d'alimentation.

Caractéristiques principales

• Comparateur de tension double (famille LM393) ; versions B (LM393B, LM2903B) disponibles
• Améliorations de la version B :
  • Tension maximale admissible jusqu'à 38 V
  • Évaluation ESD (HBM) : 2 kV
  • Faible offset d'entrée (typ. jusqu'à 0,37 mV)
  • Faible courant de polarisation d'entrée (typ. ≈3,5 nA)
  • Faible courant d'alimentation (≈200 µA par comparateur pour la version B)
  • Réponse plus rapide (≈1 µs pour la version B)
  • Disponible en boîtier WSON 2 x 2 mm pour certaines références
• Remplacement direct possible pour LM293, LM393 et LM2903 (grades A et V)
• Plage d'entrée en mode commun incluant la masse ; plage différentielle jusqu'à ±38 V selon variante
• Sorties collecteur ouvert / drain ouvert compatibles TTL, MOS et CMOS

Paramètres techniques
Nombre de canaux : 2
Type de sortie : Collecteur ouvert / Drain ouvert
Temps de propagation (typ) : 1,3 µs (version B ≈1 µs)
Plage de tension d'alimentation : 2 V (min) – 36 V (max typ) ; version B pouvant être notée jusqu'à 38 V
Courant de repos par comparateur (typ) : 0,225 mA (table) / ≈200 µA indiqué pour la version B
Offset d'entrée (Vos) à 25 °C (max) : 5 mV (version B plus faible ≈0,37 mV)
Courant de polarisation d'entrée (max) : 50 nA (version B typ. ≈3,5 nA)
VICR (entrée mode commun) min–max : 0 V – 34,5 V
Température de fonctionnement : 0 °C à 70 °C
ESD (HBM) : 2 kV (version B)

Options d'encapsulation
PDIP (P) | 8 broches | surface ≈92,51 mm² (9,81 x 9,43 mm)
SOIC (D) | 8 broches | surface ≈29,4 mm² (4,9 x 6 mm)
SOP (PS) | 8 broches | surface ≈48,36 mm² (6,2 x 7,8 mm)
TSSOP (PW) | 8 broches | surface ≈19,2 mm² (3 x 6,4 mm)
VSSOP (DGK) | 8 broches | surface ≈14,7 mm² (3 x 4,9 mm)
WSON (sélection) | boîtier 2 x 2 mm (certaines références)

Applications et remarques

• Détection de seuils, translation de niveaux et comparaisons de tension générales en systèmes électroniques et industriels
• Adapté lorsque faible consommation et fonctionnement sur une seule alimentation sont requis
• Consulter la fiche technique de la version B pour les paramètres améliorés et les limites étendues avant substitution
