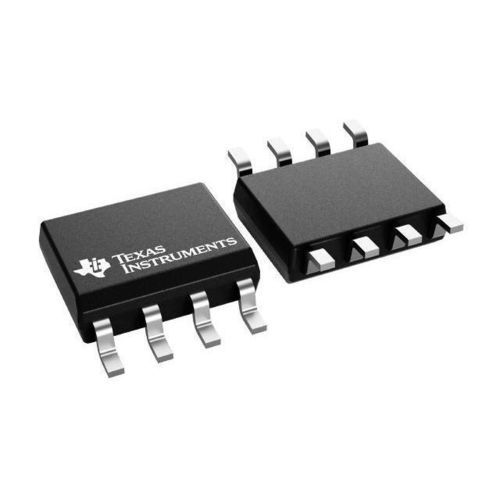

Amplificateur opérationnel TLV9062

analogiqueminiatureavec filtrage

Aperçu
Le TLV9062 est un amplificateur opérationnel double basse tension offrant des entrées et sorties rail-to-rail pour des systèmes fonctionnant de 1,8 V à 5,5 V. Il convient aux applications compactes et sensibles au coût nécessitant la gestion de charges capacitatives et des variantes à faible courant de veille.

Points clés

• Amplificateur double (TLV9062) avec entrées et sorties rail-to-rail
• Plage d'alimentation : 1,8 V à 5,5 V
• Conçu pour applications basse tension, encombrement réduit et coût optimisé
• Versions avec arrêt disponibles (TLV906xS) : veille typ. <1 µA

Caractéristiques

• Entrée et sortie rail-to-rail
• Faible tension d'offset d'entrée : ±0,3 mV (typ.)
• Largeur de bande en gain unité : 10 MHz
• Faible bruit large bande : ~10 nV/√Hz
• Très faible courant de polarisation d'entrée : 0,5 pA (typ.)
• Faible courant de repos : 538 µA par canal (typ.)
• Stable en gain unité ; pas d'inversion de phase en surconduite
• Filtre RFI/EMI intégré
• Impédance de sortie en boucle ouverte résistive facilite la stabilité avec charges capacitives
• Température de fonctionnement : –40 °C à 125 °C

Paramètres (sélection, typ./max./min)
Nombre de canaux : 2
Tension d'alimentation (max) : 5,5 V
Tension d'alimentation (min) : 1,8 V
Rail-to-rail : Entrée et Sortie
GBW (typ) : 10 MHz
Slew rate (typ) : 6,5 V/µs
Vos à 25 °C (max) : 1,6 mV
Iq par canal (typ) : 0,538 mA (538 µA)
Vn à 1 kHz (typ) : 16 nV/√Hz
Plage de température de fonctionnement : -40 °C à 125 °C
Dérive d'offset (typ) : 0,53 µV/°C
CMRR (typ) : 103 dB
Iout (typ) : 0,05 A
Architecture : CMOS
Charge capacitive typique : 100 pF (cible de conception)

Description
La famille TLV906x (TLV9061 mono, TLV9062 double, TLV9064 quadruple) est optimisée pour la basse tension tout en fournissant des performances comparables à des produits TI similaires. La famille gère des charges capacitatives (100 pF typ.) et s'avère plus facile à stabiliser avec des charges plus importantes grâce à une impédance de sortie en boucle ouverte résistive. Les variantes TLV906xS intègrent une fonction d'arrêt pour un courant de veille extrêmement faible. Différents boîtiers sont disponibles, y compris des micro-boîtiers (X2SON, X2QFN) et des formats standards (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).

Spécifications techniques

• Modèle : TLV9062 (double)
• Plage d'alimentation : 1,8 V à 5,5 V
• GBW : 10 MHz (typ.)
• Slew rate : 6,5 V/µs (typ.)
• Tension d'offset d'entrée (typ.) : ±0,3 mV ; max indiqué 1,6 mV
• Courant de repos : ~538 µA par canal (typ.)
• Bruit d'entrée (1 kHz) : ~16 nV/√Hz (typ.)
• Température de fonctionnement : -40 °C à +125 °C
• Entrée/sortie rail-to-rail
• Filtre RFI/EMI intégré ; option d'arrêt avec veille <1 µA (TLV906xS)
• Architecture : CMOS ; CMRR (typ.) 103 dB
• Courant de sortie typique : 0,05 A
