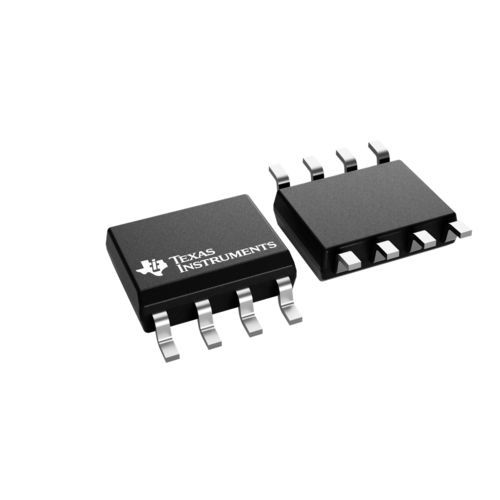

Circuit intégré capteur de courant shunt INA219

sur circuit imprimépour circuit impriméPCB

Présentation Le INA219 est un moniteur de dérivation de courant et de puissance doté d'une interface compatible I2C ou SMBus. L'appareil mesure la chute de tension sur le shunt et la tension d'alimentation du bus avec des temps de conversion et un filtrage programmables. Une valeur d'étalonnage programmable et un multiplicateur interne permettent la lecture directe du courant en ampères ; un registre multiplicateur additionnel calcule la puissance en watts. L'interface I2C/SMBus offre 16 adresses programmables. Le INA219 est disponible en deux niveaux de précision, A et B (B = précision supérieure). Il mesure sur des shunts de bus de 0 à 26 V et fonctionne avec une alimentation unique de 3 à 5,5 V, en consommant jusqu'à 1 mA. Plage de température de fonctionnement : −40 °C à 125 °C.

Principales caractéristiques

• Mesure les tensions bus de 0 à 26 V
• Fournit courant, tension bus et puissance
• 16 adresses I2C/SMBus programmables
• Haute précision jusqu'à 0,5 % (INA219B)
• Temps de conversion et filtrage numérique programmables
• Registres d'étalonnage pour lecture directe du courant en ampères
• Disponible en boîtiers SOT-23-8 et SOIC-8

Caractéristiques techniques

• Tension en mode commun (max) : 26 V
• Tension en mode commun (min) : 0 V
• Interface numérique : I2C, SMBus
• Résolution : 12 bits
• Offset d'entrée (±) (max) : 50 µV, 100 µV (selon grade)
• Dérive d'offset d'entrée (±) (max) : 0,5 µV/°C
• Dérive d'offset d'entrée (±) (typ) : 0,1 µV/°C
• Gain de tension (V/V) : 0,125, 0,25, 0,5, 1
• CMRR (min) : 100 dB
• Tension d'alimentation (max) : 5,5 V
• Tension d'alimentation (min) : 3 V
• Courant d'alimentation Iq (max) : 1 mA
• Erreur de gain (%) : 0,3, 0,5
• Dérive d'erreur de gain (±) (max) : 83, 167 ppm/°C
• Fonctionnalités : mesure bidirectionnelle, moniteur de puissance intégré, gain programmable
• Nombre de canaux : 1
• Précision de mesure de puissance : 0,8 %, 1 % (selon grade/configuration)
• Classification : Catalogue
• Plage de température de fonctionnement : -40 à 125 °C

Applications

• Supervision et gestion d'alimentation
• Mesure de courant et de puissance pour systèmes sur batterie
• Surveillance de la consommation et de l'efficacité énergétique
• Frontaux de mesure pour protection et comptage
