Comparateur pour R&D TLV3201

Présentation produit

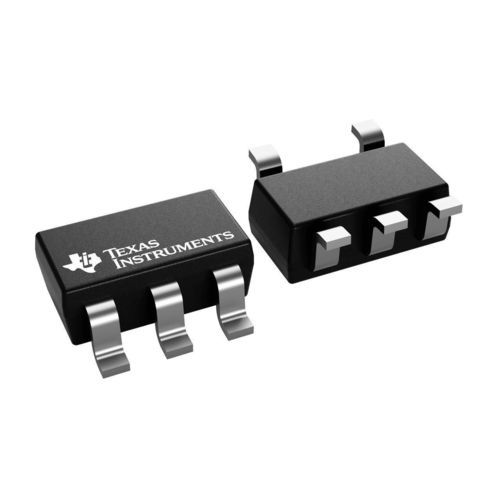

Le TLV3201 est un comparateur mono-canal à sortie push-pull, offrant un temps de réponse rapide (typ. 40 ns) et un courant de repos très faible (typ. 40 µA). Il dispose d'entrées rail-to-rail, d'un faible offset d'entrée et d'une forte capacité de pilotage en boîtiers compacts. Spécifié pour usage industriel (−40°C à 125°C), il existe en versions 5 broches SOT-23 (DBV) et 5 broches SC70 (DCK).

Fonctionnalités

• Faible délai de propagation : 40 ns (typ.)
• Faible courant de repos : 40 µA par canal (typ.)
• Plage de mode commun des entrées étendue d’environ 200 mV au-delà des rails (rail-to-rail)
• Faible tension d'offset d'entrée : 1 mV (typ.)
• Sorties push-pull avec forte capacité de pilotage
• Plage d'alimentation : 2,7 V à 5,5 V
• Plage de température de fonctionnement : −40°C à 125°C
• Disponible en petits boîtiers : 5 broches SC70, 5 broches SOT-23 (et versions 8 broches pour la variante double)

Informations sur le boîtier
5 broches SOT-23 (DBV) : 5 broches — 8,12 mm² (2,9 x 2,8 mm)
5 broches SC70 (DCK) : 5 broches — 4,2 mm² (2,0 x 2,1 mm)

Description
Le TLV3201 associe rapidité et faible consommation dans un encombrement réduit, adapté aux applications nécessitant une détection rapide de seuil avec une consommation de veille minimale. Usages typiques : capteurs sur batterie, détection de niveaux, conditionnement de signal et étages comparateurs rapides pour systèmes de contrôle. Le composant s'intègre facilement et tolère des signaux d'entrée proches des rails d'alimentation.

Caractéristiques techniques

• Nombre de canaux : 1
• Type de sortie : Push-Pull
• Temps de propagation : 0,04 µs (40 ns typ.)
• Tension d'alimentation (Vs) min : 2,7 V
• Tension d'alimentation (Vs) max : 5,5 V
• Courant de repos (Iq) par canal (typ.) : 0,04 mA (40 µA)
• Tension d'offset d'entrée (typ.) : 1 mV; Vos (max) à 25°C : 5 mV
• Courant de polarisation d'entrée (±) (max) : 0,05 nA
• Plage mode commun d'entrée : s'étend d'environ 200 mV au-delà de chaque rail (VICR min : -0,2 V; VICR max : 5,7 V)
• Plage de température de fonctionnement : -40°C à 125°C
