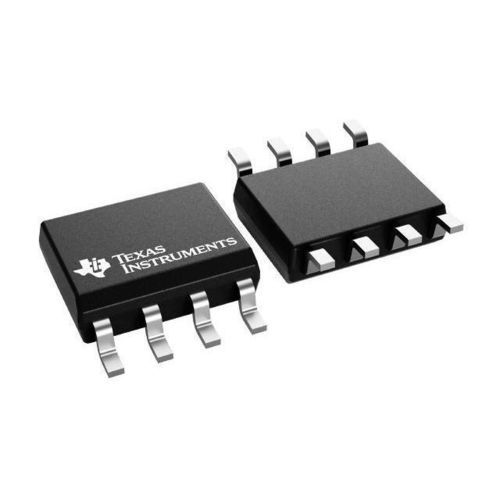

Amplificateur audio OPA2134

opérationnelanalogiqueà deux voies

Aperçu
L'OPA2134 est un amplificateur opérationnel audio double à entrée FET de la famille OPAx134, spécifié pour des applications audio à faible distorsion et faible bruit. Il intègre une étape d'entrée FET, un large swing de sortie (jusqu'à ~1 V des rails), la stabilité en gain unitaire et un comportement stable avec des charges capacitives. Disponible en variantes simple, double et quad et en boîtiers PDIP, SOIC et SO‑14. Des modèles SPICE et designs de référence sont fournis pour la validation de conception.

Caractéristiques principales

• Burr-Brown™ Audio ; architecture d'entrée FET optimisée pour l'audio
• Ultra‑basse distorsion : THD+N typ. 0,00008 % à 1 kHz
• Faible bruit : Vn typ. 8 nV/√Hz à 1 kHz
• Entrée True FET : faible courant de polarisation d'entrée (IB ≈ 5 pA typ.)
• Haute vitesse : slew rate typ. 20 V/µs ; GBW typ. 8 MHz
• Large plage d'alimentation : fonctionnement simple ou double, ±2,5 V à ±18 V (tension totale 5 V à 36 V)
• Stable en gain unitaire ; faible diaphonie en versions double/quad grâce à des circuits indépendants

Détails produit
Le composant est stable en gain unitaire et spécifié pour une plage de fonctionnement de –40 °C à +85 °C. Les versions double et quad utilisent des canaux indépendants pour minimiser la diaphonie et maintenir un comportement dynamique stable sous différentes charges, y compris les charges capacitives élevées. Boîtiers typiques : PDIP 8 broches et SOIC pour simple/double ; SO‑14 pour quad. Modèles SPICE et fichiers de simulation de référence (PSpice/TINA-TI) disponibles pour la validation système.

Caractéristiques techniques

• Nombre de canaux : 2 (double)
• Tension d'alimentation totale (min) : 5 V
• Tension d'alimentation totale (max) : 36 V
• Produit gain‑bande (GBW, typ.) : 8 MHz
• Taux de balayage (slew rate, typ.) : 20 V/µs
• Rail‑to‑rail : Non
• Tension d'offset d'entrée Vos (max, 25 °C) : 2 mV
• Courant de repos par canal (typ.) : 4 mA
• Bruit d'entrée Vn à 1 kHz (typ.) : 8 nV/√Hz
• THD+N à 1 kHz (typ.) : 0,00008 %
• Courant de sortie Iout (typ.) : 0,04 A
• Architecture : entrée FET (JFET)
• CMRR (typ.) : 100 dB
• Courant de polarisation d'entrée (max) : 100 pA
• Plage de température de fonctionnement : –40 °C à +85 °C
