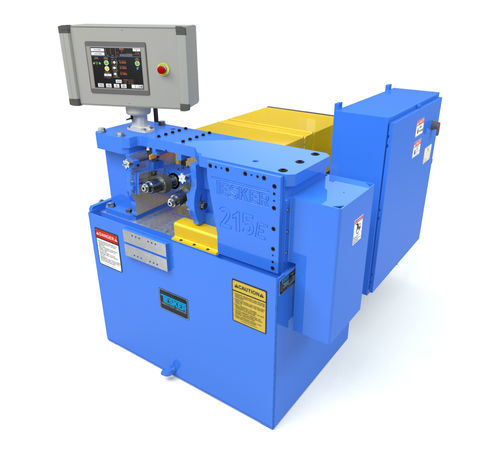

Roulage des filets 215E

Aperçu
Machine compacte de roulage de filet 2-matrices destinée aux opérations infeed et thrufeed. Le Tesker Model 215E assure un roulage précis et répétable pour goujons, tiges filetées et pièces similaires, avec vitesses de broche variables et broche de 2".

Équipement standard

• Tachymètre de régime de broche — Indique le régime (RPM) de la broche.

Options disponibles

• Servo Drive — Commande indépendante haute précision de l'axe d'entraînement de la broche. Moins de composants et d'entretien. Alignement radial des matrices via commande moteur depuis l'interface HMI.
• Interrupteur de limite de contrôle de longueur de filetage — Utilisé pour rouler un filetage sur une partie d'une tige. La tige traverse jusqu'à ce qu'elle actionne l'interrupteur de limite et la tête s'ouvre. L'interrupteur peut être placé de l'arrière des matrices jusqu'aux boîtes d'engrenage à l'arrière de la machine, permettant une longueur de filetage dans cette plage.
• Coupleur d'alignement radial des matrices — Permet un réglage de rotation indépendant d'une broche par rapport à l'autre pour assortir des matrices d'infeed ou d'entraînement hélicoïdal lent, en gardant les faces de matrices équivalentes si souhaité. Les matrices peuvent être ajustées latéralement, mais lors d'un roulage par infeed proche d'une épaulement, l'alignement de rotation est souhaitable. L'entraînement hélicoïdal lent doit uniquement être aligné radialement. Le coupleur n'est pas nécessaire pour le roulage normal infeed ou thrufeed.
• Support avant en « L » incluant dispositif d'alimentation de barre avant — Fixation de maintien réglable qui se fixe à l'avant de la machine.
• Ensemble butée arrière à ressort avec base — La butée arrière à ressort positionne la pièce à l'emplacement souhaité pour le roulage par infeed et permet un léger déplacement de la pièce.
• Maintien de pièce avec butée à ressort — Commande manuelle maintenant la pièce sur la lame de support pour que les doigts restent à distance de sécurité pendant le roulage.
• Indicateur d'inclinaison encloisonné — Donne une référence pour régler la matrice de la tête principale gauche pour le cône de la pièce.
• Supports de rouleau excentrés (1 jeu/2 pcs) — Derrière les blocs de support de broche. Offre plus de dégagement pour la pièce (grosses têtes de boulons, etc.).
• Pieds centraux (1 jeu/2 pcs) — Supportent le tube central.
• Tube de support central (1 requis par taille) — Contient les pièces sortant à l'arrière de la machine. Un requis pour chaque taille.
• Support supérieur — Capture le matériau entre les matrices et les lames de support pour l'usinage de goujons haute vitesse et de tiges filetées.
• Dispositifs d'alimentation et de réception — Dispositifs d'alimentation et de réception conçus sur mesure selon vos besoins.

Remarques
Tous les modèles sont câblés selon la norme NFPA 79 pour fonctionnement en 480 V, 3 phases, 60 Hz. Autres tensions disponibles en option. Spécifications sujettes à modification sans préavis.

Caractéristiques / spécifications techniques

• Type : Infeed & Thrufeed
• Capacité : 2"
• Pression de roulage : Réglable jusqu'à 35 000 lbs.
• Moteurs — Entraînement de broche : 20 HP
• Réfrigérant : 1/4 HP, capacité 50 Gal
• Matrices — Diamètre maximal : 6"
• Matrices — Largeur de face maximale : 4-1/2"
• Taille de broche : 2" (autres tailles disponibles)
• Vitesses de broche : Variables
• Plage de vitesses de broche (si indiquée) : 40-180 (autres vitesses disponibles)
• Dimensions au sol — Largeur : 56"; Longueur : 84"; Hauteur : 51"
• Poids : 4 500 lbs.
