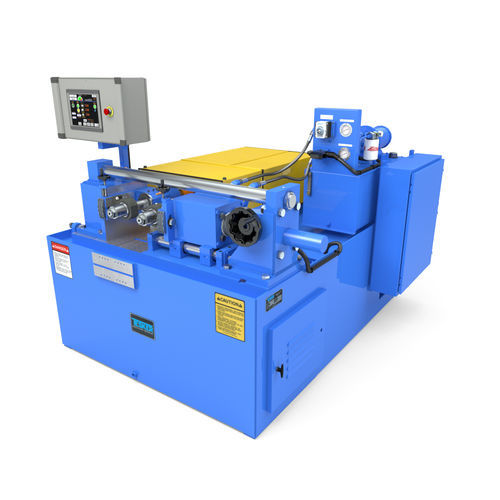

Machine de roulage de filets 236E

Vue d'ensemble
La fileteuse par roulage Tesker Model 236E 2-Die réalise le roulage en infeed et en thrufeed pour goujons, tiges filetées et arbres, avec pression de roulage réglable et vitesses de broche variables adaptées à la production industrielle.

Caractéristiques principales

• Type : Infeed & Thrufeed
• Capacité : 2-1/2"
• Pression de roulage : Réglable jusqu'à 60,000 lb
• Moteur d'entraînement broche : 40 HP
• Moteur hydraulique : 3 HP (réservoir 30 gal)
• Pompe de refroidissement : 1/4 HP (réservoir 50 gal)
• Diamètre maximal des matrices : 7-5/8"
• Largeur de face maximale des matrices : 6"
• Taille de broche : 2-1/2" (autres tailles disponibles)
• Vitesses broche : Variables (50–200 tr/min standard)
• Dimensions au sol (L×l×h) : 87" × 77" × 67"
• Poids : 8,500 lbs
• Câblage : Conformité NFPA 79 pour 240 ou 480 V, 3 phases, 60 Hz (autres tensions disponibles)

Équipement standard

• Tachymètre de régime broche

Options disponibles

• Servo drive pour commande indépendante de la broche et réglage radial des matrices via HMI
• Commutateur de fin de course pour contrôle de longueur de filetage (roulage partiel)
• Accouplement d'alignement radial des matrices pour réglage de rotation
• Support avant en L avec dispositif d'alimentation frontale
• Butée arrière à ressort avec base
• Maintien de pièce avec butée à ressort
• Bloc d'arrêt hydraulique à bras de liaison
• Système de lubrification automatique Versa III ou lubrificateur manuel Oil 1-Shot
• Indicateur de pincement (encloqué)
• Supports de rouleaux externes (jeu de 2)
• Supports centraux et tube de support central (taille spécifique)
• Mainteneur supérieur pour goujons à grande vitesse et tiges filetées
• Fixtures d'alimentation et de réception sur mesure

Applications et commande

• Adaptée aux productions en grande série de goujons, tiges filetées et arbres
• Fonctionne en mode infeed ou thrufeed selon la géométrie des pièces
• Tailles de broche, vitesses et configurations électriques personnalisables—contacter Tesker pour devis, délais et options supplémentaires
