Machine de roulage de filets 840E

hydrauliquehaute précision

Aperçu

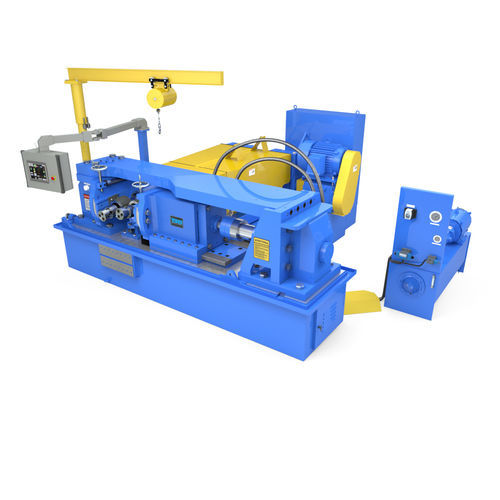

La Tesker Model 840E 2-matrices est une machine à rouler les filetages de type infeed & thrufeed, conçue pour les applications de grand diamètre et de roulage intensif. Elle accepte une capacité jusqu'à 24" et offre une pression de roulage réglable jusqu'à 650 000 lb.

Caractéristiques principales

• Type : Infeed & Thrufeed
• Capacité : 24"
• Pression de roulage : Réglable jusqu'à 650 000 lb
• Entraînement broche : 100 HP
• Hydraulique : 30 HP (réservoir 100 Gal)
• Refroidissement : 3/4 HP (réservoir 200 Gal)
• Diamètre maximum des matrices : 16"
• Largeur de face maximale des matrices : 15"
• Taille de broche : 5-1/2" (autres tailles disponibles)
• Vitesses de broche : Variables (RPM 2 - 50 ; autres vitesses disponibles)
• Dimensions au sol (L x l x H) : 255" x 216" x 106" (avec grue)
• Poids : 96 000 lb
• Électrique : Câblée selon NFPA 79 pour 240 ou 480 V, 3 phases, 60 Hz (autres tensions disponibles)

Moteurs et utilités
Équipée d'un entraînement broche 100 HP, d'un moteur hydraulique 30 HP avec réservoir 100 Gal et d'une pompe de refroidissement 3/4 HP avec cuve 200 Gal. Livrable selon NFPA 79 ; tensions et fréquences alternatives possibles.

Matrices et outillage
Supporte des matrices jusqu'à 16" de diamètre et 15" de largeur de face. Broche standard 5-1/2" avec vitesses variables. Des supports centraux et tubes de support sont disponibles pour le passage à travers la machine ; autres tailles de broches et matrices peuvent être fournies selon les pièces.

Équipement standard

• Servo Drive — contrôle indépendant haute précision de l'axe d'entraînement de la broche ; moins de composants et d'entretien ; alignement radial des matrices via commande moteur depuis l'interface HMI.

Options disponibles

• Support avant en "L" incluant dispositif d'alimentation à barres avant
• Arrêt arrière à ressort avec base
• Système automatique de lubrification Versa III
• Valve hydraulique de relâchement lent pour le roulage intensif
• Tachymètre RPM de broche
• Accouplement d'alignement radial des matrices pour synchronisation des broches
• Indicateur de toe-in fermé pour régler le cône de la pièce
• Pieds centraux (jeu de 2)
• Tube de support central (un requis par taille)
• Palonnier à équilibrage d'air pour changement d'outils
• Fixtures d'alimentation et de réception sur mesure

Installation et sécurité
Spécifications susceptibles d'être modifiées sans préavis. Le fixturing et des protections supplémentaires peuvent être nécessaires selon la pièce et le process ; Tesker Manufacturing Corporation décline toute responsabilité pour le fixturing ou les protections conçus, fabriqués ou installés par des tiers.
