Machine de roulage de filets 200E

Présentation

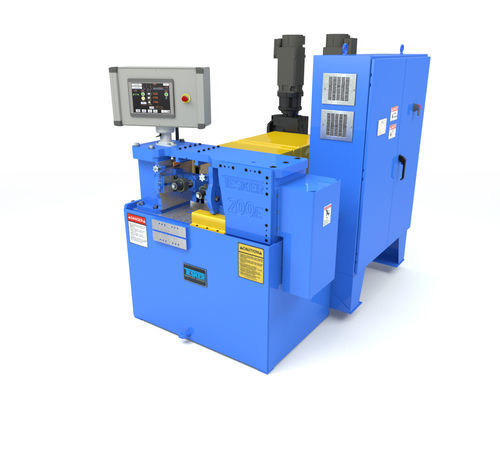

Le Tesker Model 200E est une machine à fileter par roulage 2-matrices conçue pour le roulage en entrée (infeed) et en passage (thrufeed) de tiges filetées et d'éléments filetés. Elle intègre des rouleaux haute couple et une pression de roulage réglable pour la production répétable en environnement industriel.

Caractéristiques de la machine (d'après le tableau produit)

• Type : Infeed & Thrufeed
• Capacité : 2 inches
• Pression de roulage : Réglable jusqu'à 24 000 lbs.

Moteurs

• Entrée broche : 15 HP
• Refroidissement : 1/4 HP, capacité 50 Gal

Matrices

• Diamètre maximal : 6 inches
• Largeur de face maximale : 3-1/2 inches
• Taille de broche : 1-1/2 inches (autres tailles disponibles)
• Vitesse de broche : Variable
• RPM de broche : 45 - 200 (autres vitesses disponibles)

Dimensions au sol

• Largeur : 56 inches
• Longueur : 66 inches
• Hauteur : 62 inches
• Poids : 3 000 lbs.

Équipement standard Tesker Model 200E 2-matrices

• Tie Arm Hydraulic Stop Block Assembly — butée mécanique réglable empêchant le sur-roulage des barres thrufeed.

Options disponibles Tesker Model 200E 2-matrices

• Servo Drive — commande indépendante du moteur de broche avec alignement radial des matrices via IHM
• Interrupteur de limite de contrôle de longueur de filet — positionne la longueur de filet lors du roulage partiel d'une tige
• Accouplement d'alignement radial des matrices — réglage rotatif séparé pour roulage proche d'appui
• Soutien avant 'L' avec dispositif d'alimentation de barre avant — fixation de maintien ajustable à l'avant de la machine
• Butée arrière à ressort avec base — butée de pièce à ressort pour roulage en entrée
• Maintien de pièce avec butée à ressort — maintien manuel pour la sécurité de l'opérateur
• Versa III Auto Oil Lubrication System — lubrification automatique du chariot d'alimentation
• Oil 1 Shot Manual Lubrication Unit — pompe manuelle pour lubrification du chariot
• Indicateur de toe-in fermé — référence pour ajuster la matrice de tête gauche en cas de cône
• Supports de rouleaux extérieurs (jeu de 2) — augmente le dégagement des pièces derrière les supports de broche
• Supports centraux (jeu de 2) — supportent le tube central
• Tube de support central — nécessaire par taille pour les pièces sortant à l'arrière
• Porte-soutien supérieur — maintient le matériau entre les matrices pour tiges haute vitesse
• Fixtures d'alimentation et de réception — dispositifs sur mesure pour applications spécifiques

Spécifications techniques

• Type : Infeed & Thrufeed
• Capacité : 2 inches
• Diamètre maximal de matrice : 6 inches
• Largeur maximale de face de matrice : 3-1/2 inches
• Taille de broche : 1-1/2 inches (autres tailles disponibles)
• Entrée broche : 15 HP
• RPM de broche : 45 - 200 (variable ; autres vitesses disponibles)
• Pression de roulage : Réglable jusqu'à 24 000 lbs.
• Refroidissement : 1/4 HP ; capacité 50 gallons
• Empreinte au sol : 56" W x 66" L x 62" H
• Poids : 3 000 lbs.
• Électrique : Câblée selon NFPA 79 pour 480 V, 3 phases, 60 Hz (autres tensions disponibles)

Tous les modèles sont câblés selon la norme NFPA 79 pour fonctionnement en 480 V, 3 phases, 60 Hz. Autres tensions disponibles en option. Les spécifications sont susceptibles de modification sans préavis. Le montage des gabarits et protections supplémentaires peut être nécessaire selon l'application. Tesker Manufacturing Corporation décline toute responsabilité pour les gabarits ou protections conçus, fabriqués ou installés par des tiers.
