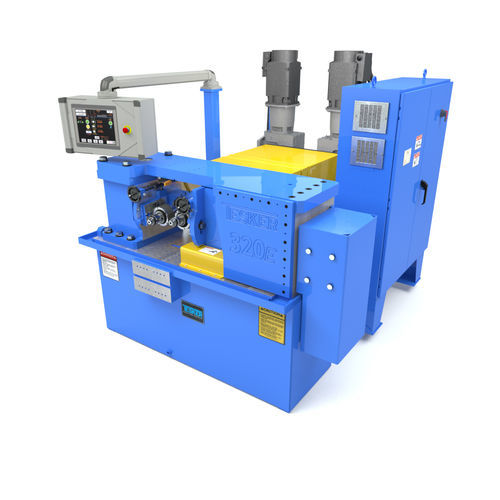

Machine de roulage de filets 320E

Suivi du produit Un système populaire pour le roulage de taille moyenne Avec des broches qui s'inclinent dans les deux sens, ainsi qu'un encombrement réduit, il est facile de comprendre pourquoi tant de fabricants aiment la rouleuse de filets à deux filières Tesker modèle 320. Spécifications (à partir du tableau de la machine) Spécifications de la machine à 2 filières Tesker modèle 320E : Type : Alimentation et passage Capacité : 3 Pression de laminage : Réglable jusqu'à 80,000 lbs. Moteurs - Entraînement de la broche : 40 HP sur les modèles à vitesse variable, 30 HP sur les modèles à 4 vitesses Moteurs - Hydrauliques : 5 HP, capacité 50 Gal Moteurs - Liquide de refroidissement : 1/4 HP, capacité 80 gal Matrices - Diamètre maximal : 8 Matrices - Largeur maximale de la face : 5-1/2" (autres tailles disponibles) Matrices - Taille de la broche : 2-1/2" (autres tailles disponibles) Matrices - Vitesses de la broche : Variable ou manuelle à 4 vitesses Matrices - Vitesse de rotation de la broche : 20 - 120 (autres vitesses disponibles) Dimensions du plancher - Largeur : 76" Dimensions du plancher - Longueur : 96 Dimensions du plancher - Hauteur : 52 Poids : 10,000 lbs. Tous les modèles sont câblés selon les normes NFPA 79 pour un fonctionnement sur 480 volts, 3 phases, 60 hz. D'autres tensions sont disponibles moyennant des frais supplémentaires. Les spécifications peuvent être modifiées sans préavis. Equipement standard

• Entraînement servo : Contrôle indépendant de haute précision de l'axe d'entraînement de la broche. Réduction des composants et de la maintenance. Alignement radial de la matrice via la commande du moteur à partir de l'interface HMI.
• Versa III Auto Oil Lubrication System : Système de lubrification automatique de la glissière d'alimentation.
• Vanne hydraulique de relâchement lent : Utilisée pour le laminage lourd, cette fonction libère lentement la force de laminage pour prévenir la déformation de la forme du filet.
• Tachomètre de vitesse de rotation de la broche : Lit le régime de la broche.

Options disponibles

• Interrupteur de fin de course pour le contrôle de la longueur des filets : Utilisé lors du roulage des filets sur une partie d'une tige ; permet de positionner la longueur du filet par l'intermédiaire d'un interrupteur de fin de course.
• Accouplement de ligne de filière radiale : Permet d'ajuster séparément la rotation d'une broche à l'autre pour faire correspondre les filières d'alimentation ou les filières hélicoïdales d'alimentation lente ; maintient les faces des filières égales lorsque désiré.
• Support en "L" avant incluant le dispositif d'alimentation de la barre avant : Support de travail ajustable qui se fixe à l'avant de la machine.
• Arrêtoir arrière à ressort avec base : La butée à ressort positionne la pièce à l'endroit désiré pour le laminage d'entrée et permet un léger mouvement de la pièce.
• Maintien de la pièce avec butée à ressort : actionné à la main ; maintient la pièce sur la lame de support afin que les doigts soient à une distance sécuritaire pendant le laminage.
• Bloc d'arrêt hydraulique du bras d'attache : Butée mécanique ajustable qui empêche le laminage excessif de l'extrémité arrière des barres d'alimentation.
• Indicateur de pincement fermé : Donne une référence pour le réglage de la matrice de la tête principale gauche pour la conicité de la pièce.
• Vanne hydraulique de relâchement lent (option) : Utilisée dans le cas d'un laminage lourd pour relâcher lentement la force de laminage afin de prévenir la déformation de la forme du filet.
• Supports de rouleaux extérieurs (1 jeu/2 pièces) : Derrière les blocs de support de broche ; donne plus d'espace pour les boulons à tête large, etc.
• Pieds centraux (1 ensemble/2 pièces) : Supportent le tube central.
• Tube de support central (1 nécessaire pour chaque taille) : Contient les pièces à l'arrière de la machine ; un tube est nécessaire pour chaque taille.
• Support de support supérieur : Capture le matériau entre les matrices et les lames de support de travail pour faire passer les goujons à grande vitesse et les tiges filetées.
• Supports d'alimentation et de réception : Dispositifs d'alimentation et de réception conçus sur mesure pour des besoins spécifiques.

Caractéristiques / Spécifications techniques

• Type : Infeed & Thrufeed
• Capacité (diamètre max. de la pièce) : 3"
• Pression de laminage : jusqu'à 80,000 lbs (réglable)
• Puissance d'entraînement de la broche : 40 HP (vitesse variable) ou 30 HP (4 vitesses)
• Puissance hydraulique : 5 HP, capacité de 50 gal
• Pompe de refroidissement : 1/4 HP, capacité de 80 gal
• Filières - Diamètre maximum : 8"
• Filières - Largeur de face maximum : 5-1/2"
• Taille de la broche : 2-1/2" (autres tailles disponibles)
• Vitesses de la broche/RPM : Variable ou manuel à 4 vitesses ; 20 - 120 RPM (autres vitesses disponibles)
• Encombrement au sol (L x L x H) : 76" x 96" x 52"
• Poids : 10,000 lbs
• Electrique : Câblé selon NFPA 79 pour 480V, triphasé, 60Hz (autres voltages disponibles)
