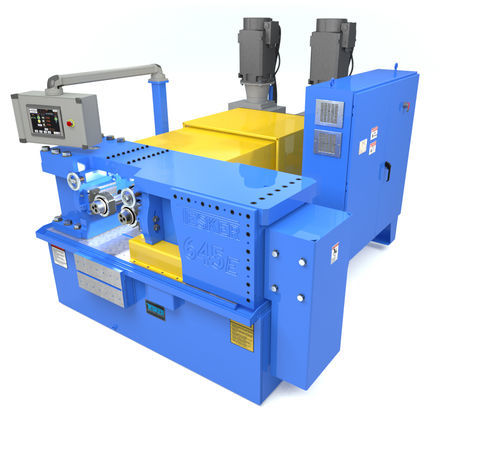

Machine de roulage de filets 645E

Aperçu
Le Tesker Model 645E 2-Die est une machine de roulage de filets à haute rigidité pour applications Infeed et Thrufeed, adaptée aux pièces traitées thermiquement. Elle fournit une pression de roulage réglable jusqu'à 235,000 lb et une construction rigide pour un formage de filet constant.

Spécifications
Spécifications de la machine Tesker Model 645E 2-Die :
Type : Infeed & Thrufeed
Capacité : 6 in
Pression de roulage : Réglable jusqu'à 235,000 lb

Moteurs
Entraînement broche : 75 HP (variable) / 50 HP (4 vitesses)
Hydraulique : 10 HP, capacité 80 Gal
Refroidissement : 1/2 HP, capacité 120 Gal

Matrices
Diamètre maximum : 10 in
Largeur de face maximale : 7-1/2 in
Taille de broche : 3-1/4 in (autres tailles disponibles)
Vitesses broche : Variable ou manuel 4 vitesses
RPM broche : 10 - 125 (autres vitesses disponibles)

Dimensions au sol
Largeur : 87 in
Longueur : 113 in
Hauteur : 52 in
Poids : 21,000 lb

Conformité
Tous les modèles sont câblés selon la norme NFPA 79 pour fonctionnement en 480 V, 3 phases, 60 Hz. Autres tensions disponibles en option. Les spécifications peuvent être modifiées sans préavis. Selon l'application, des montages ou protections supplémentaires peuvent être nécessaires ; Tesker Manufacturing Corporation décline toute responsabilité pour les montages ou protections conçus ou installés par des tiers.

Équipement standard

• Servo Drive — Contrôle indépendant haute précision de l'axe de broche ; moins de composants et d'entretien ; alignement radial des matrices via commande moteur depuis l'HMI.
• Support avant L avec dispositif d'alimentation avant — Montage de maintien réglable fixé à l'avant de la machine.
• Ensemble butée arrière à ressort avec base — Positionne la pièce pour le roulage infeed ; ressort pour léger déplacement de la pièce.
• Système de lubrification automatique Versa III — Système d'alimentation d'huile pour la glissière.
• Vanne de libération lente hydraulique — Libère progressivement la force de roulage pour éviter la déformation du profil de filetage lors de fortes pressions.
• Tachymètre RPM de broche — Indique le régime de la broche.

Options disponibles

• Interrupteur de limite de contrôle de longueur de filetage — Permet de positionner la longueur de filetage lors du roulage partiel d'une tige.
• Accouplement d'alignement radial des matrices — Permet l'ajustement rotationnel séparé entre broches pour l'alignement des matrices infeed ou hélicoïdales.
• Masse de maintien de pièce avec butée à ressort — Maintien manuel des pièces sur la lame de support pour la sécurité de l'opérateur.
• Assemblage bloc d'arrêt hydraulique à bras de liaison — Butée mécanique réglable pour empêcher le sur-roulage des extrémités arrière des barres thrufeed.
• Indicateur d'enfournement encloisonné — Référence pour régler la matrice de tête principale en fonction du cône de la pièce.
• Supports de rouleaux extérieurs (1 jeu/2 pcs) — Augmentent le dégagement de la pièce derrière les supports de broche.
• Supports centraux (1 jeu/2 pcs) — Soutiennent le tube central.
• Tube de support central (un requis par taille) — Guide les pièces sortant à l'arrière de la machine ; un par taille.
• Support supérieur — Maintient le matériau entre matrices et lames de support pour les tiges et goujons à grande vitesse.
• Dispositifs d'alimentation et de réception — Dispositifs personnalisés d'alimentation et de réception disponibles.

Caractéristiques techniques

• Type : Infeed & Thrufeed
• Capacité : 6 in
• Pression de roulage : Réglable jusqu'à 235,000 lb
• Entraînement broche : 75 HP (variable) / 50 HP (4 vitesses)
• Hydraulique : 10 HP, capacité 80 Gal
• Refroidissement : 1/2 HP, capacité 120 Gal
• Diamètre maxi matrice : 10 in
• Largeur de face maxi : 7-1/2 in
• Taille de broche : 3-1/4 in (autres tailles disponibles)
• Vitesses broche : Variable ou manuel 4 vitesses
• RPM broche : 10 - 125 (autres vitesses disponibles)
• Dimensions au sol (L x l x H) : 87 in x 113 in x 52 in
• Poids : 21,000 lb
• Câblage : Norme NFPA 79 pour 480 V, 3 phases, 60 Hz (autres tensions disponibles)
