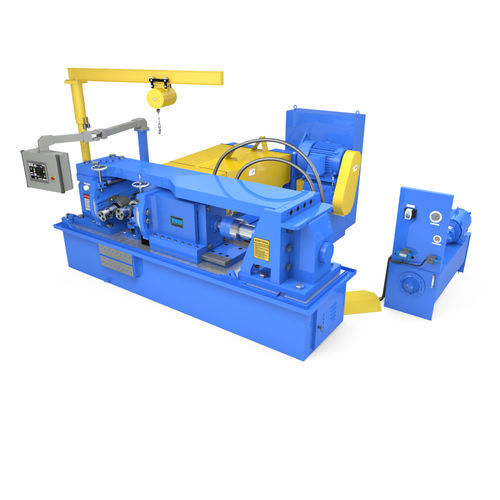

Machine de roulage de filets 740E

haute précision

Aperçu
Le Tesker Model 740E est une machine de roulage de filets construite avec Ultra Ridged Loadcell, configurée en 2-die pour les opérations infeed et thrufeed. Elle accepte des matrices de taille économique pour réduire les coûts d'outillage tout en supportant des exigences de roulage lourdes.

Équipement standard

• Servo drive : Contrôle indépendant haute précision de l'axe d'entraînement de la broche avec composants et maintenance réduits. Alignement radial des matrices via commande moteur depuis l'IHM.
• Support avant "L" avec dispositif d'alimentation barre avant : Gabarit de bridage réglable fixé à l'avant de la machine.
• Groupe butée arrière à ressort avec base : Positionne les pièces pour le roulage en entrée et permet un léger déplacement par précharge de ressort.
• Système de lubrification automatique Versa III : Lubrification automatique du coulisseau d'alimentation.
• Soupape hydraulique à libération lente : Relâche progressivement la force de roulage lors de roulages lourds pour éviter la déformation du profil de filet.
• Compte-tours broche : Affiche le régime (RPM) de la broche.

Options disponibles

• Accouplement d'alignement radial des matrices : Permet un réglage rotationnel séparé entre les broches pour apparier des matrices d'infeed ou des matrices hélicoïdales à faible avance lorsque nécessaire.
• Indicateur de toe-in fermé : Fournit une référence pour régler la matrice de la tête principale gauche en cas de cône de pièce.
• Supports centraux (jeu de 2) : Soutiennent le tube central.
• Tube de support central (un par taille) : Permet l'évacuation des pièces à l'arrière de la machine ; un tube requis par taille.
• Palonnier à équilibrage d'air (jib crane) : Aide lors des changements de matrices de grande taille.
• Gabarits d'alimentation et de réception : Gabarits sur mesure pour la manipulation spécifique des pièces.

Caractéristiques techniques

• Type : Infeed & Thrufeed
• Capacité : 8" (203 mm)
• Pression de roulage : Réglable jusqu'à 340 000 lb
• Moteur broche : 75 HP
• Moteur hydraulique : 20 HP, réservoir 80 gal
• Moteur de refroidissement : 3/4 HP, réservoir 200 gal
• Diamètre max des matrices : 12" (305 mm)
• Largeur de face max des matrices : 12" (305 mm)
• Taille de broche : 4-3/4" (autres tailles disponibles)
• Vitesses broche : Variables (RPM 5–70 ; autres vitesses disponibles)
• Dimensions au sol (L×l×H incl. grue) : 158" × 155" × 106"
• Poids : 46 000 lb
• Électrique : Câblée selon NFPA 79 pour 240 ou 480 V, 3 phases, 60 Hz. Autres tensions disponibles.
• Remarques : Spécifications susceptibles de modification ; des dispositifs de bridage ou carters supplémentaires peuvent être nécessaires selon l'application.
