Machine de roulage de filets 440E

haute précision

Slogan du modèle
Plus de puissance pour les alliages exigeants

Présentation

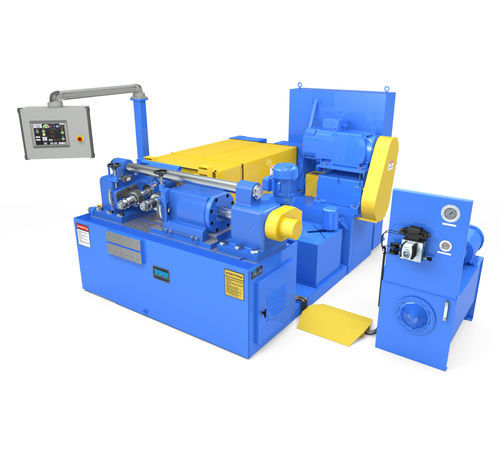

Conçue pour une résistance et une rigidité accrues, la Tesker Model 440E machine à roulage de filets 2-matrices offre une fiabilité économique pour des applications exigeantes. La machine convient aux opérations à alimentation d'entrée et par passage et peut être configurée pour différentes tailles et vitesses de broche.

Spécifications de la machine Tesker Model 440E 2-matrices :
Type : Alimentation d'entrée et par passage
Capacité : 4-1/2"
Pression de roulage : Réglable jusqu'à 125 000 lbs.

Moteurs
Entraînement de broche : 60 HP (variable)/40 HP (4 vitesses)
Hydraulique : 5 HP, capacité 50 Gal
Refroidissement : 1/2 HP, capacité 120 Gal

Matrices
Diamètre maximal : 9"
Largeur maximale de face : 8"
Taille de broche : 3" (autres tailles disponibles)
Vitesses de broche : Variable ou manuel 4 vitesses
RPM broche : 10 - 170 (autres vitesses disponibles)

Dimensions au sol
Largeur : 92"
Longueur : 102"
Hauteur : 68"
Poids : 16 000 lbs.

Tous les modèles sont câblés selon la norme NFPA 79 pour fonctionnement en 240 ou 480 volts, 3 phases, 60 Hz. Autres tensions disponibles moyennant supplément. Les spécifications peuvent être modifiées sans préavis. Veuillez noter que des dispositifs de bridage et des protecteurs supplémentaires peuvent être nécessaires selon la pièce traitée. Tesker Manufacturing Corporation décline toute responsabilité pour les dispositifs ou protecteurs conçus, fabriqués ou installés par des tiers.

Équipement standard

• Servo Drive - Contrôle indépendant haute précision de l'axe d'entraînement de broche. Moins de composants et d'entretien. Alignement radial des matrices via le contrôle moteur depuis l'interface HMI.

Options disponibles

• Versa III Auto Oil Lubrication System - Système automatique de lubrification du coulisseau d'alimentation.
• Hydraulic Slow Release Valve - Utilisé en roulage lourd ; relâche lentement la force de roulage pour éviter la déformation du profil de filet.
• Tachymètre RPM de broche - Affiche le régime de la broche.
• Contact de limite de contrôle de longueur de filet - Utilisé lors du roulage de filets sur une partie d'une tige ; permet de positionner pour obtenir la longueur de filet souhaitée.
• Adaptateur d'alignement radial des matrices - Permet l'ajustement rotatif séparé d'une broche par rapport à l'autre pour l'alignement des matrices infeed ou à avance hélicoïdale lente.
• Support avant en "L" incluant le dispositif d'alimentation de barre avant - Dispositif de maintien réglable fixé à l'avant de la machine.
• Ensemble butée arrière à ressort avec base - Positionne la pièce pour le roulage d'entrée et offre un léger mouvement par ressort.
• Maintien de pièce avec butée à ressort - Actionnement manuel ; maintient la pièce sur la lame de support pour éloigner les doigts pendant le roulage.
• Ensemble bloc d'arrêt hydraulique à bras d'attache - Butée mécanique réglable empêchant le sur-roulage de l'extrémité arrière des barres thrufeed.
• Indicateur d'enfoncement encapsulé - Donne une référence pour ajuster la matrice de la tête principale gauche pour le cône de la pièce.
• Supports de rouleaux extérieurs (1 jeu/2 pc) - Derrière les blocs de support de broche ; augmente l'espace pour la pièce.
• Supports centraux (1 jeu/2 pc) - Supportent le tube central.
• Tube de support central (1 requis par taille) - Contient les pièces sortant à l'arrière de la machine ; un par taille requise.
• Support supérieur - Maintient le matériau entre les matrices et les lames de support pour l'usinage de goujons à grande vitesse et de tiges filetées.
• Dispositifs d'alimentation et de réception - Dispositifs d'alimentation et de réception conçus sur mesure selon les besoins.

Caractéristiques techniques

• Type : Alimentation d'entrée et par passage
• Capacité : 4-1/2"
• Pression de roulage : Réglable jusqu'à 125 000 lbs.
• Entraînement de broche : 60 HP (variable) / 40 HP (4 vitesses)
• Hydraulique : 5 HP, capacité 50 Gal
• Refroidissement : 1/2 HP, capacité 120 Gal
• Diamètre maximal de matrice : 9"
• Largeur maximale de face : 8"
• Taille de broche : 3" (autres tailles disponibles)
• Vitesses de broche : Variable ou manuel 4 vitesses
• RPM broche : 10 - 170 (autres vitesses disponibles)
• Largeur au sol : 92"
• Longueur au sol : 102"
• Hauteur : 68"
• Poids : 16 000 lbs.
• Électrique : Câblée NFPA 79 pour 240 ou 480V, 3 phases, 60Hz (autres tensions disponibles)
