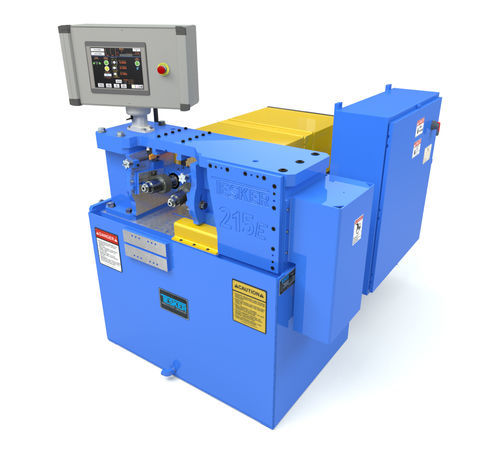

Machine de roulage de filets 215E

haute précision

Présentation
Le Tesker Model 215E 2-matrices est une machine de roulage de filet à deux matrices conçue pour le roulage en alimentation et en passage continu des goujons, tiges filetées et pièces de fixation, avec précision et répétabilité. Elle offre une pression de roulage réglable et des vitesses de broche variables pour divers besoins de production.

Spécifications de la machine Tesker Model 215E 2-matrices :

• Type : Alimentation et passage continu
• Capacité : 2 in
• Pression de roulage : Réglable jusqu'à 35 000 lbs.

Moteurs

• Entraînement de la broche : 20 HP
• Refroidissement : 1/4 HP, capacité 50 Gal

Matrices

• Diamètre maximum : 6 in
• Largeur de face maximale : 4-1/2 in
• Taille de broche : 2 in (autres tailles disponibles)
• Vitesses de broche : Variables (plage typique 40–180 tr/min ; autres vitesses disponibles)

Dimensions au sol

• Largeur : 56 in
• Longueur : 84 in
• Hauteur : 51 in
• Poids : 4 500 lbs.

Électrique et remarques

• Tous les modèles câblés selon la norme NFPA 79 pour fonctionnement en 480 volts, 3 phases, 60 Hz. Autres tensions disponibles en option.
• Spécifications susceptibles de modification sans préavis.
• Des dispositifs de montage et des protections supplémentaires peuvent être nécessaires selon l'application. Tesker Manufacturing Corporation décline toute responsabilité pour les dispositifs ou protections conçus, fabriqués ou installés par des tiers.

Équipement standard

• Tachymètre RPM de broche – Indique le régime de la broche.

Options disponibles

• Servo Drive – Commande indépendante haute précision de l'axe d'entraînement de la broche ; réduit les composants et la maintenance. Alignement radial des matrices via contrôle moteur depuis l'IHM.
• Contact de fin de course pour contrôle de longueur de filet – Pour le roulage partiel sur tige ; positionne et ouvre la tête lorsque la tige touche le contact ; réglable de l'arrière des matrices jusqu'aux boîtes d'engrenage arrière.
• Accouplement d'alignement radial des matrices – Permet un réglage rotationnel séparé entre broches pour appairer les matrices d'alimentation ou les matrices à pas hélicoïdal.
• Support avant en L incluant gabarit d'alimentation avant – Gabarit de maintien réglable fixé à l'avant de la machine.
• Butée arrière à ressort avec base – Butée de positionnement pour roulage en alimentation, montée sur ressort pour léger déplacement de la pièce.
• Maintien de pièce avec butée à ressort – Maintien manuel de la pièce sur la lame de support pendant le roulage.
• Indicateur de toe-in enfermé – Référence pour ajuster la matrice de la tête principale gauche afin d'obtenir le cône désiré.
• Supports de rouleaux externes (1 jeu / 2 pcs) – Placés derrière les blocs de support de broche pour augmenter le dégagement pièce.
• Supports centraux (1 jeu / 2 pcs) – Supports pour tube central.
• Tube de support central (un par taille) – Guide les pièces à l'arrière de la machine ; un nécessaire par taille.
• Support supérieur – Maintient le matériau entre les matrices et les lames de support pour roulement haute vitesse de goujons et tiges filetées.
• Gabarits d'alimentation et de réception – Gabarits personnalisés d'alimentation et de réception selon vos besoins de production.

Caractéristiques techniques

• Type : Alimentation et passage continu
• Capacité : 2 in
• Pression de roulage : Réglable jusqu'à 35 000 lbs.
• Entraînement de la broche : 20 HP
• Refroidissement : 1/4 HP, capacité 50 Gal
• Diamètre maximum des matrices : 6 in
• Largeur maximale de face des matrices : 4-1/2 in
• Taille de broche : 2 in (autres tailles disponibles)
• Vitesses de broche : Variables (40–180 tr/min typ.)
• Largeur au sol : 56 in
• Longueur au sol : 84 in
• Hauteur au sol : 51 in
• Poids : 4 500 lbs.
