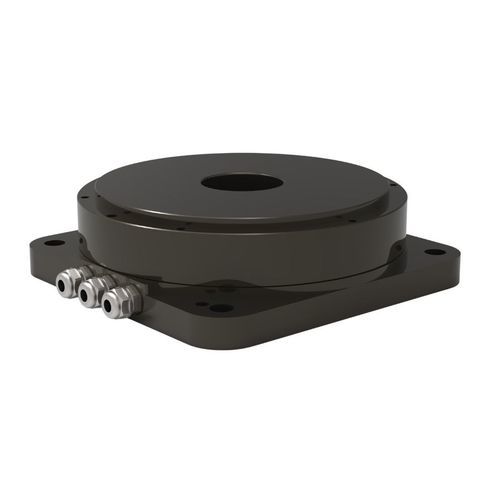

Moteur couple DC TDB-170-050-NH-ABLDC220 Vmodulaire
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- BLDC, DC
- Voltage
- 220 V
- Construction
- à arbre creux, modulaire, à rotor externe, frameless, compact, en construction légère, de grande dimension, extra plat, plat
- Indice de protection
- IP40
- Application
- pour machine d'emballage, pour machine-outil, pour la robotique, pour robot collaboratif, pour robot humanoïde, pour table rotative, pour système d'entraînement, pour l'industrie des semi-conducteurs, pour compresseur, industriel, pour équipement médical, avec encodeur intégré, pour treuils, pour l'industrie agroalimentaire, pour store vénitien, pour les opérations d'enroulement, pour tunnelier, pour instrument de mesure, pour applications médicales, pour applications hydrauliques, pour rectifieuse, pour applications sévères, pour l'industrie électronique, pour porte automatique, pour machine de découpe, pour l'industrie pharmaceutique, pour machine de traitement du bois, pour applications automobiles
- Autres caractéristiques
- de régulation de mouvement, à entraînement direct, à commande intégrée, sur mesure, servocommandé, basse tension, à vitesse constante, standard, fort couple, haute précision, à faible vibration, système de commande, à faible inertie, de précision, à haut rendement, haute puissance, avec encodeur intégré, à grande vitesse, à faible niveau bruit, haute résolution, à haute inertie
- Puissance
Max: 220 W
(0,3 hp)220 W
(0,3 hp)Min: 220 W
(0,3 hp)- Intensité
Max: 6 A
Min: 2 A
- Couple
Max: 18 Nm
(13,276119 ft.lb)Min: 6 Nm
(4,425373 ft.lb)- Vitesse de rotation
Max: 350 rpm
(2 199,1149 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Diamètre
Max: 170 µm
170 000 µm
(6,69 in)Min: 50 µm
- Température de fonctionnement
Max: 40 °C
(104 °F)Min: 0 °C
(32 °F)
Description
Introduction
Le TDB-170-050-NH-A est un moteur à couple continu basse vitesse et fort couple, conçu pour les applications d'automatisation de précision et les entraînements directs CNC. Il offre un contrôle de position précis, l'élimination des erreurs de transmission, une rigidité élevée avec de faibles vibrations, permettant un indexage précis et une rotation directe pour le traitement de plaquettes, les plateaux tournants et la manipulation de panneaux.
Applications
Caractéristiques clés
Spécification
Couple continu: 6 N ·m — Couple maximal: 18 N ·m
Courant continu: 2 Arms — Courant maximal: 6 Arms
Puissance nominale: 220 W — Constante de couple: 3 N ·m/Arms
Résistance @25℃: 6 Ohms L-L — Inductance: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Moment d'inertie: 0.0066 Kg ·m^2
Précision: ±15 Arc sec — Répétabilité: ±2 Arc sec
Charge axiale max.: 2000 N — Charge de moment max.: 60 N ·m
Défaut axial: 5 µm — Défaut radial: 5 µm
Vitesse maxi: 350 tr/min — Masse: 3.7 Kg
Nombre de pôles: 30 — Résolution: 23 bit Biss-C
Diamètre: 170 mm — Hauteur: 50 mm
Caractéristiques / spécifications techniques
Le TDB-170-050-NH-A est un moteur à couple continu basse vitesse et fort couple, conçu pour les applications d'automatisation de précision et les entraînements directs CNC. Il offre un contrôle de position précis, l'élimination des erreurs de transmission, une rigidité élevée avec de faibles vibrations, permettant un indexage précis et une rotation directe pour le traitement de plaquettes, les plateaux tournants et la manipulation de panneaux.
Applications
- Équipements de traitement de plaquettes semi-conductrices
- Tables d'indexation et étages rotatifs de précision
- Plateaux tournants à entraînement direct haute précision
- Systèmes de manutention de panneaux LCD et écrans plats
Caractéristiques clés
- Élimine le jeu et les erreurs des réducteurs mécaniques
- Haute rigidité structurelle avec faibles vibrations
- Réponse dynamique rapide adaptée au contrôle servo
- Faible maintenance grâce à la conception à entraînement direct
Spécification
Couple continu: 6 N ·m — Couple maximal: 18 N ·m
Courant continu: 2 Arms — Courant maximal: 6 Arms
Puissance nominale: 220 W — Constante de couple: 3 N ·m/Arms
Résistance @25℃: 6 Ohms L-L — Inductance: 7.5 mH
Constante Back-EMF @25℃: 2.7 Vrms/rad/s — Moment d'inertie: 0.0066 Kg ·m^2
Précision: ±15 Arc sec — Répétabilité: ±2 Arc sec
Charge axiale max.: 2000 N — Charge de moment max.: 60 N ·m
Défaut axial: 5 µm — Défaut radial: 5 µm
Vitesse maxi: 350 tr/min — Masse: 3.7 Kg
Nombre de pôles: 30 — Résolution: 23 bit Biss-C
Diamètre: 170 mm — Hauteur: 50 mm
Caractéristiques / spécifications techniques
- Modèle: TDB-170-050-NH-A
- Couple continu: 6 N ·m
- Couple maximal: 18 N ·m
- Courant continu: 2 Arms
- Courant maximal: 6 Arms
- Puissance nominale: 220 W
- Constante de couple: 3 N ·m/Arms
- Résistance @25℃: 6 Ohms L-L
- Inductance: 7.5 mH
- Constante Back-EMF @25℃: 2.7 Vrms/rad/s
- Moment d'inertie: 0.0066 Kg ·m^2
- Précision: ±15 Arc sec
- Répétabilité: ±2 Arc sec
- Charge axiale max.: 2000 N
- Charge de moment max.: 60 N ·m
- Défaut axial: 5 µm
- Défaut radial: 5 µm
- Vitesse maxi: 350 tr/min
- Masse: 3.7 Kg
- Nombre de pôles: 30
- Résolution: 23 bit Biss-C
- Diamètre: 170 mm
- Hauteur: 50 mm
